Rückfahrkamera Mercedes Vito/Viano(W639) 2003-2014
Artnr.:
771000-6050
EAN:
4026724334739
Lager:
auf Lager
Rückfahrkamera

Mercedes Vito/Viano (W639) 07/2003 - 07/2014

Fahrzeuge mit Heckklappe
Fahrzeuge mit Hecktüren Anpassungsarbeiten erforderlich

Zur Montage an der OEM 3.Bremsleuchte
Mit Orientierungslinien über Jumper

Hinweis:

Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet

Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschädigt die Kamera

Anschluss:
rot +12V geschaltet laststabil (abgesichert)
schwarz Masse/GND Karosserie direkt

Produktmerkmale Kamera:

Aufbau: Metall
Farbe: schwarz
Extras: Orientierungslinien über Jumper
Sensor Typ: 1/4" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 720 x 576
Linse: 1,9mm / F 2.0
Min.Lux: 0 bei aktiver Nachtsichtfunktion
Auflösung: 420 TV lines
Blickwinkel: 140 °
Blickwinkel: horizontal 115° vertikal 80° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin Mini-Stecker 5.2 mm
Versorgungsspannung: 12Volt Gleichspannung + 10 %
Stromaufnahme: 60mA bei aktiver Nachtsichtfunktion
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: L / B / H - 29mm / 22mm / 24mm (ohne Halter)

Anschlusskabel an der Kamera:

1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

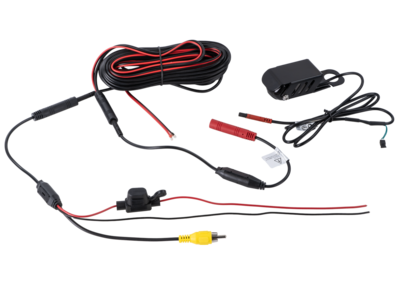

Kabelsatz:

1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper

6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät

4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm

0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

Kameraanschluss an Interfaces > Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht > Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315
