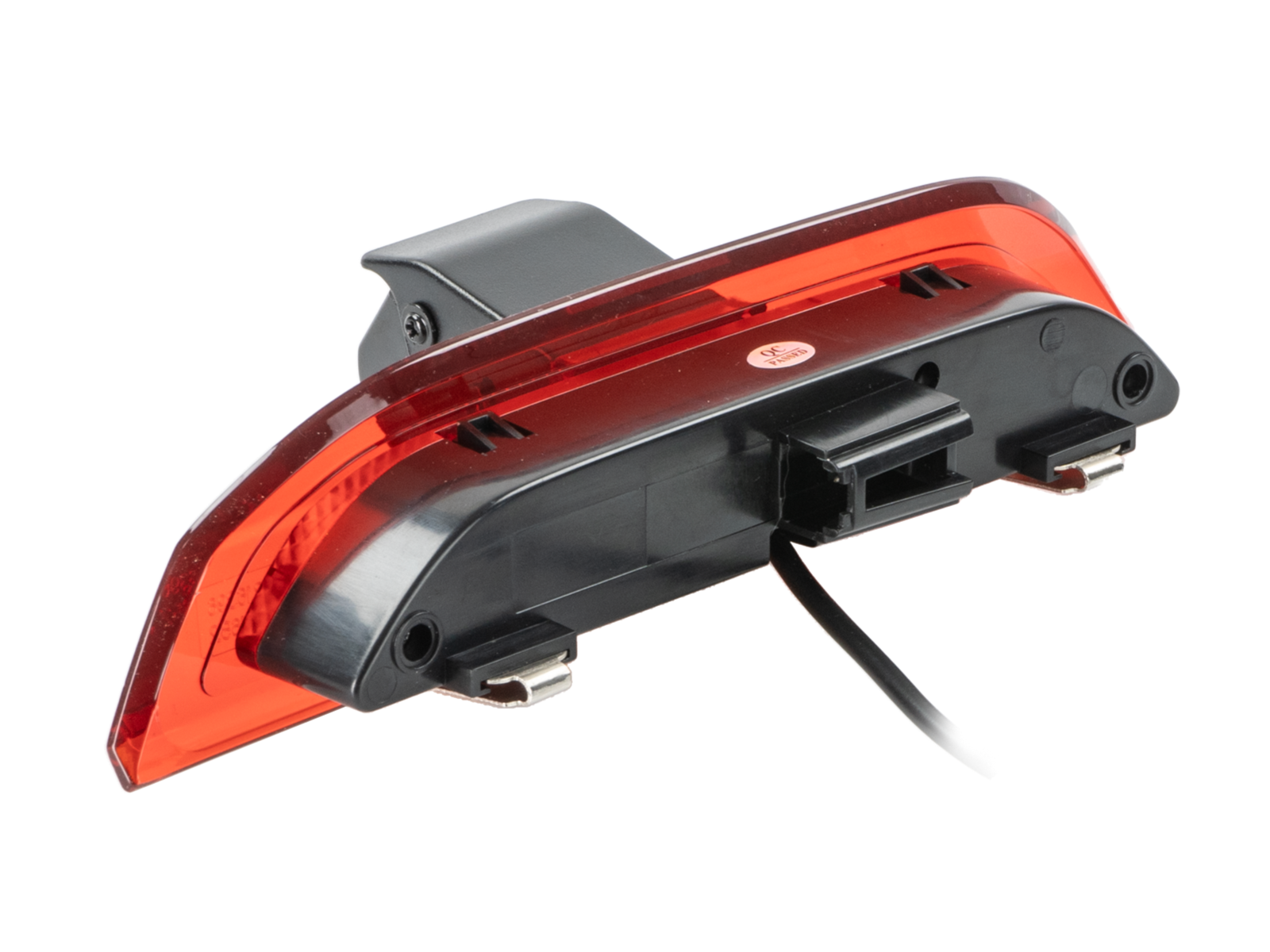

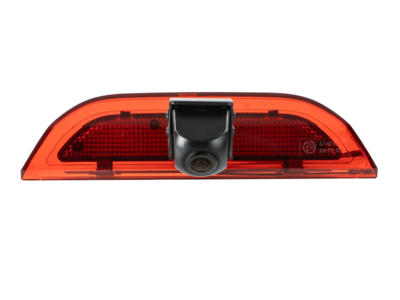

Rückfahrkamera Ford Transit Connect/Courier 2023-2025
Artnr.:
771000-6079
EAN:
4026724346909
Lager:
aktuell nicht lieferbar

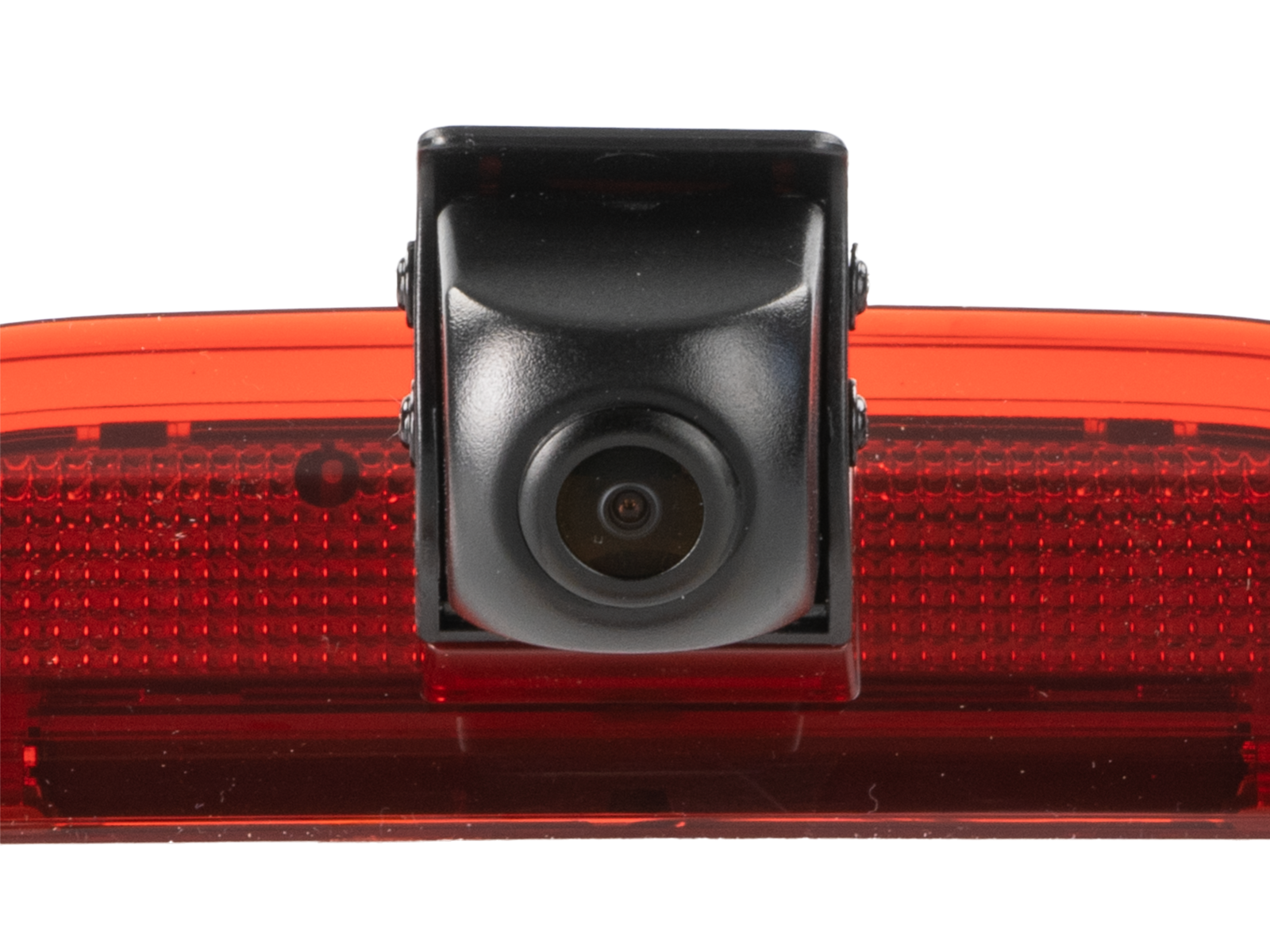

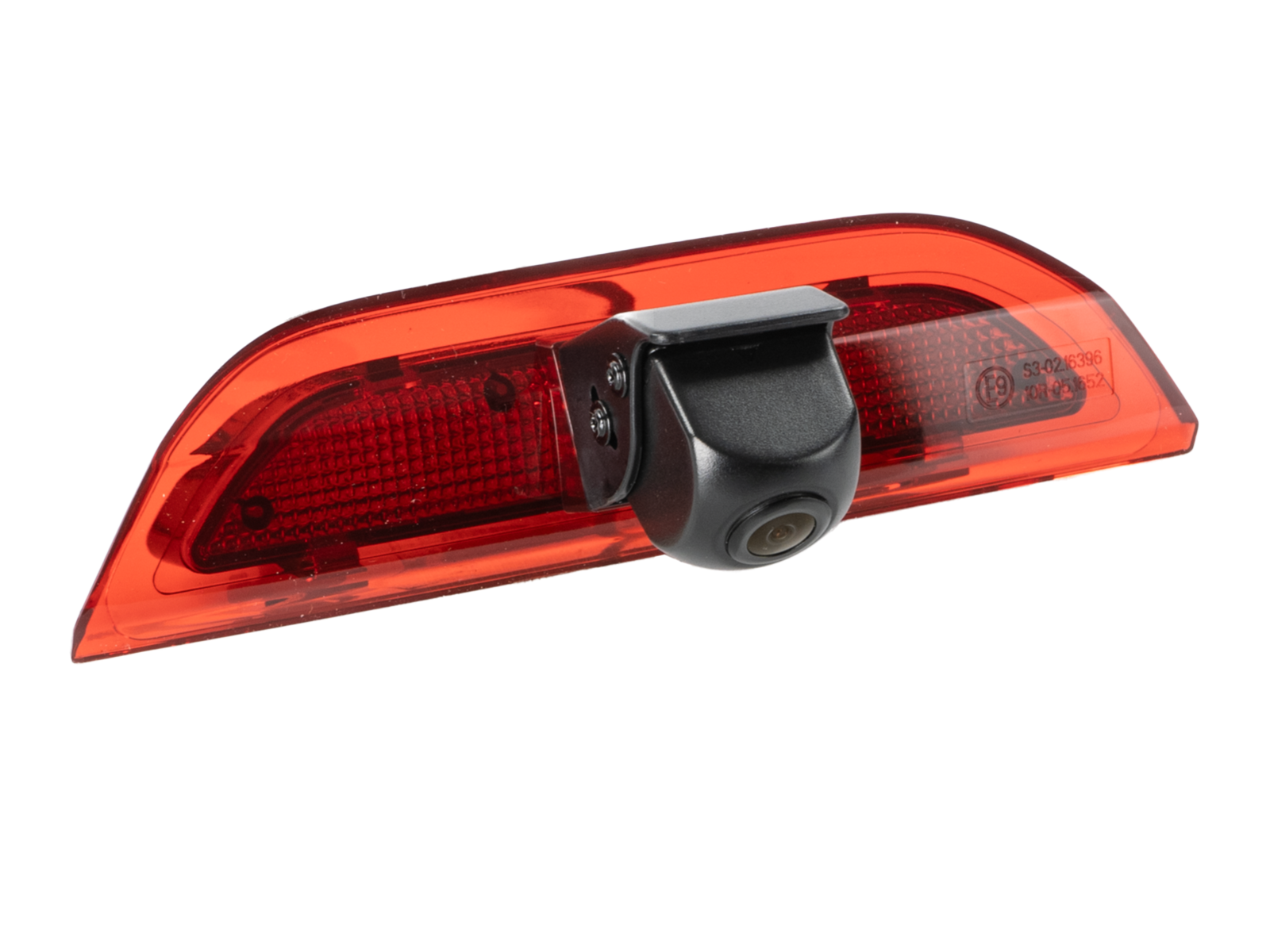

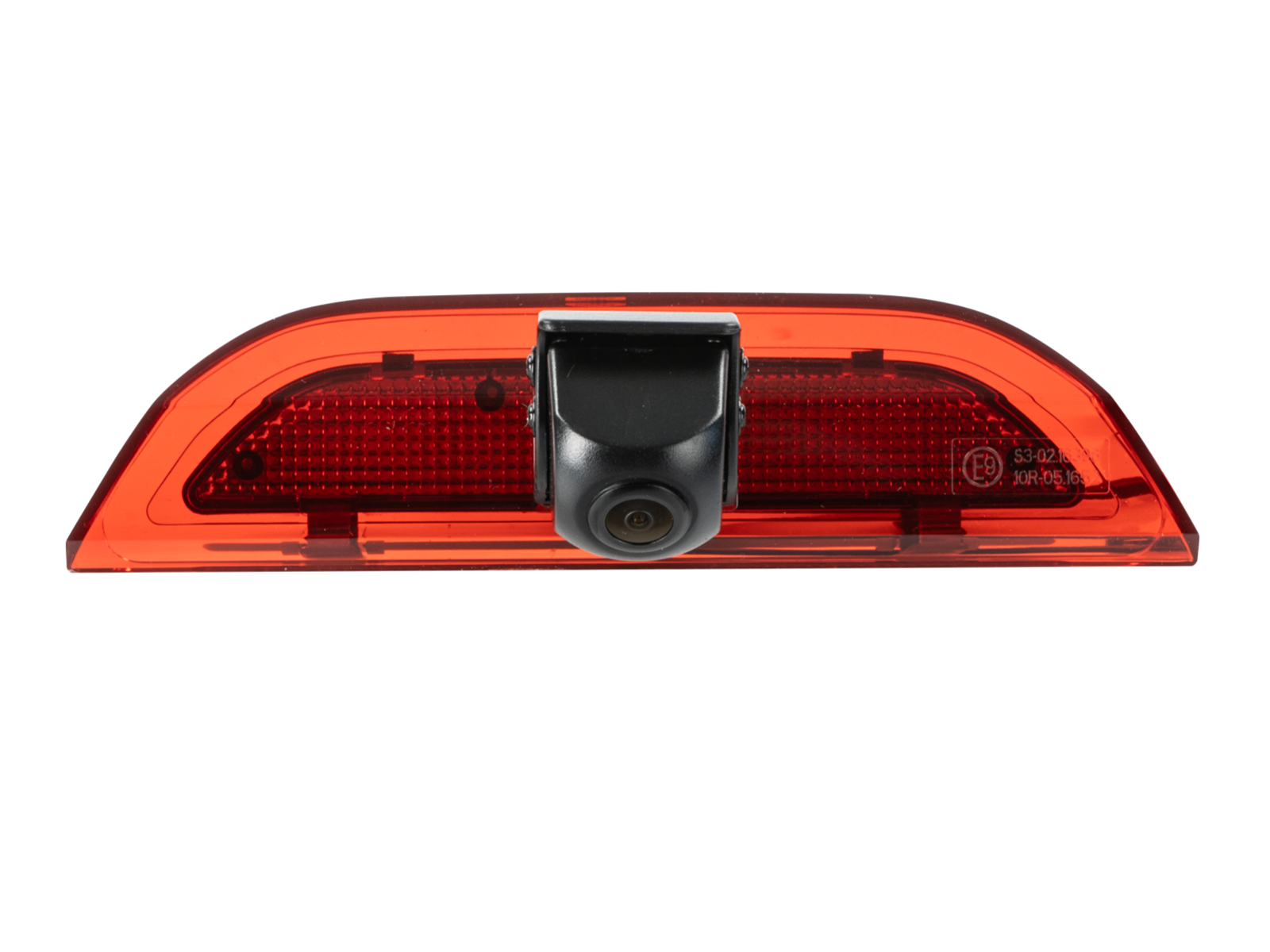

Rückfahrkamera Ford

Ford Transit Connect (SK) 05/2024 - 2025
Ford Transit Courier (N3P) 10/2023 - 2025
Ford E-Transit Courier (N3P) 03/2025 - 2025

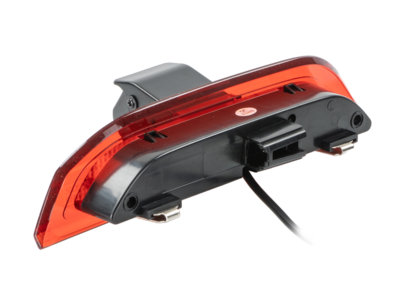

Zum Austausch der OEM 3.Bremsleuchte

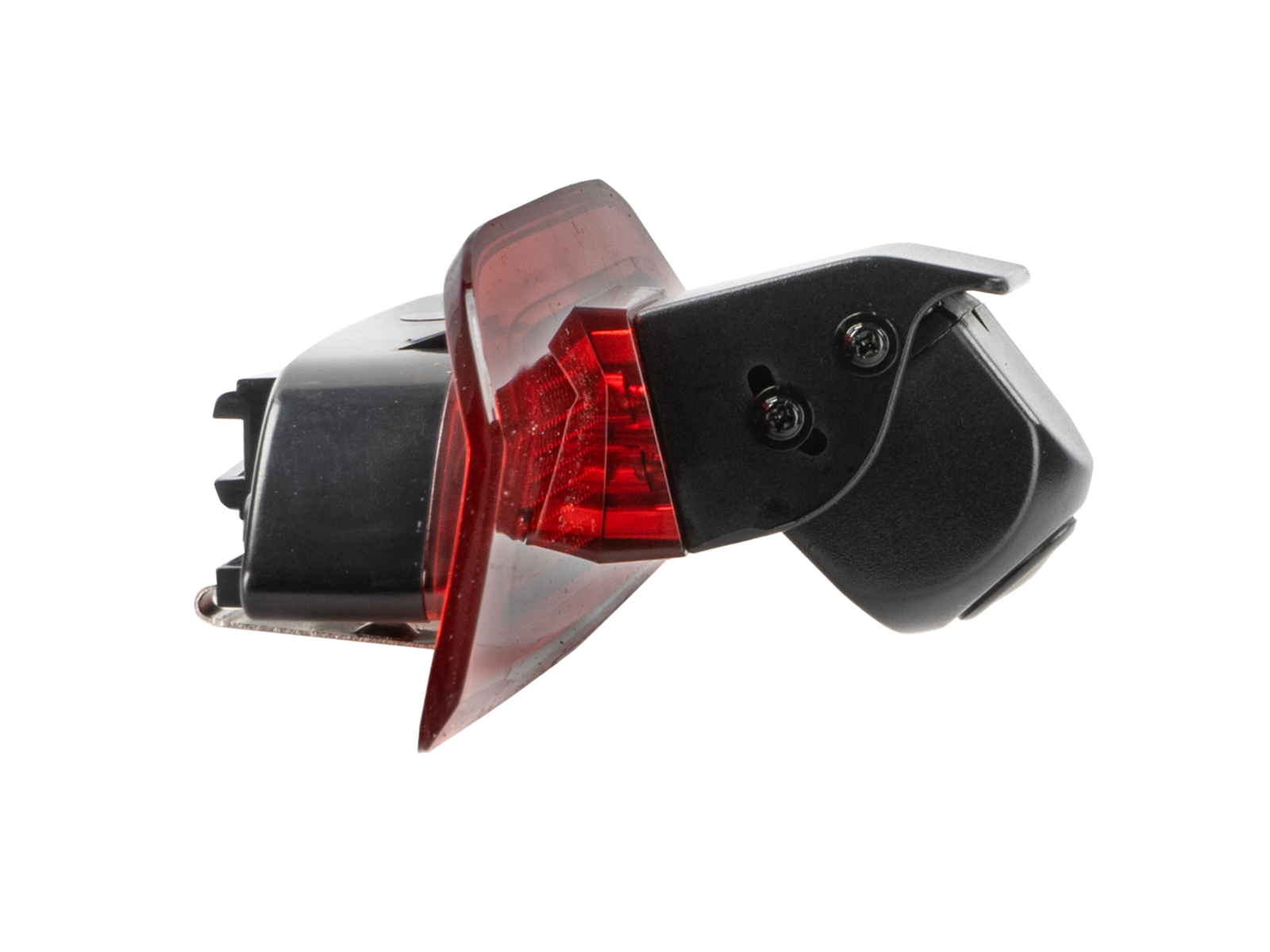

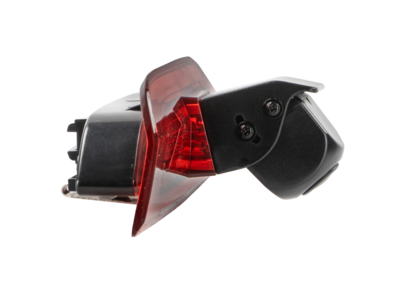

Mit Orientierungslinien / Blickwinkel verstellbar

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang…
mehr anzeigen

Service+

Sie erreichen uns per E-Mail unter support@acvgmbh.de
Support-Telefon-Nr. 02431 - 9645 - 96

Dies ist ein reiner Geschäftskundenshop. Endkunden werden von uns nicht beliefert.
Rückfahrkamera Ford

Ford Transit Connect (SK) 05/2024 - 2025
Ford Transit Courier (N3P) 10/2023 - 2025
Ford E-Transit Courier (N3P) 03/2025 - 2025

Zum Austausch der OEM 3.Bremsleuchte
Mit Orientierungslinien / Blickwinkel verstellbar

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera

Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
weiß: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz / rot
Extras: Orientierungslinien über Jumper / Blickwinkel verstellbar
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 2,6mm
Min.Lux: 0,1 Lux
Auflösung: 600 TV lines
Blickwinkel: horizontal 115° vertikal 75° +5°
Staub und Wassergeschützt: IP67
Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +3V Gleichspannung
Stromaufnahme: 100mA
Betriebstemperaturbereich: -20°C - 70°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: OEM Bremsleuchte

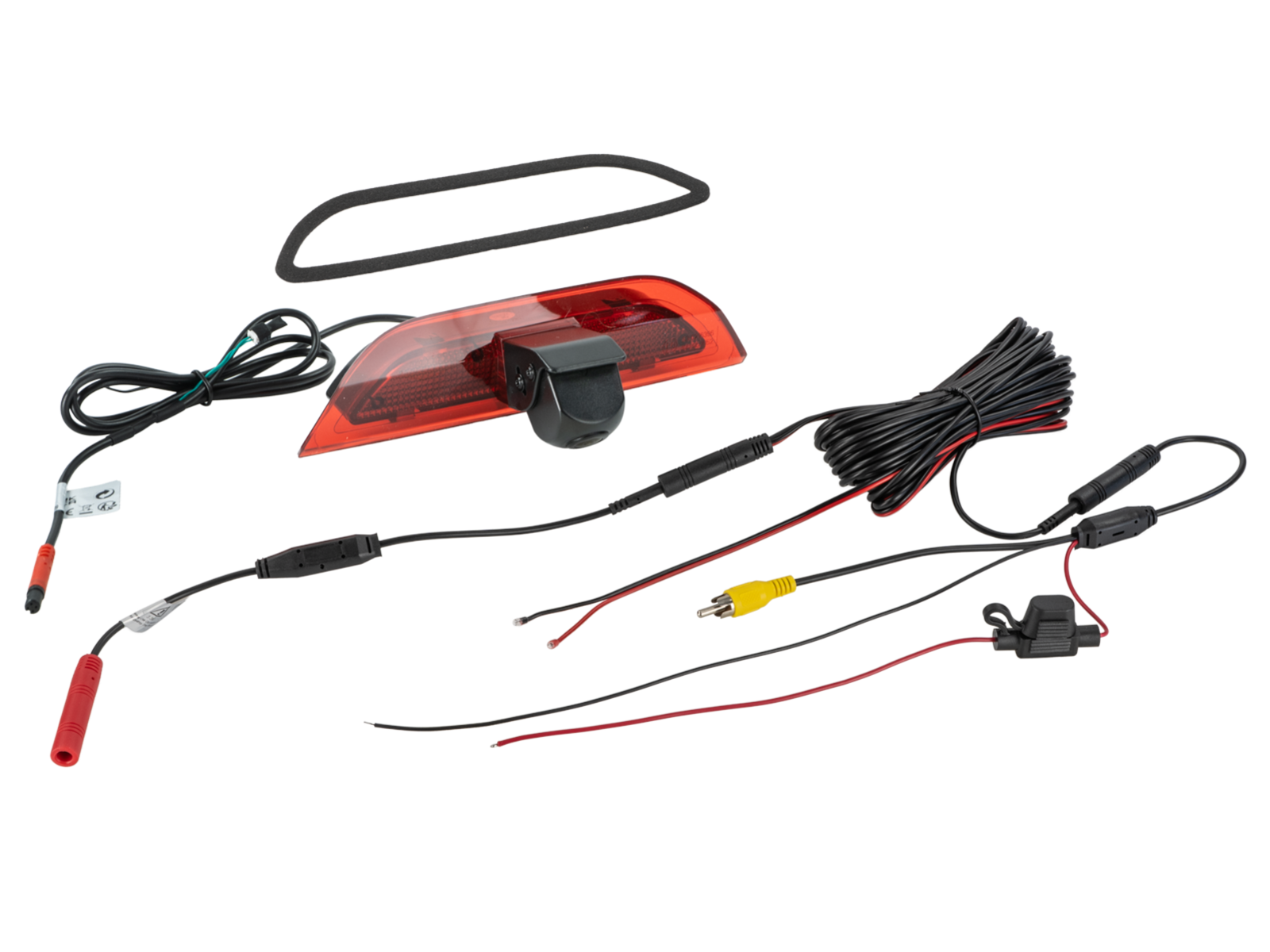

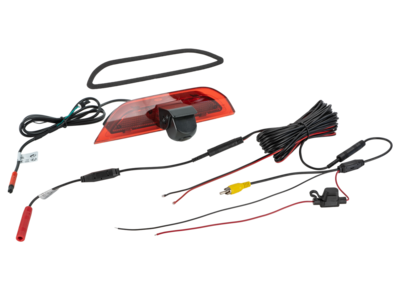

Anschlusskabel an der Kamera 3,3m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
1 Jumper

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 10m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehör:

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
