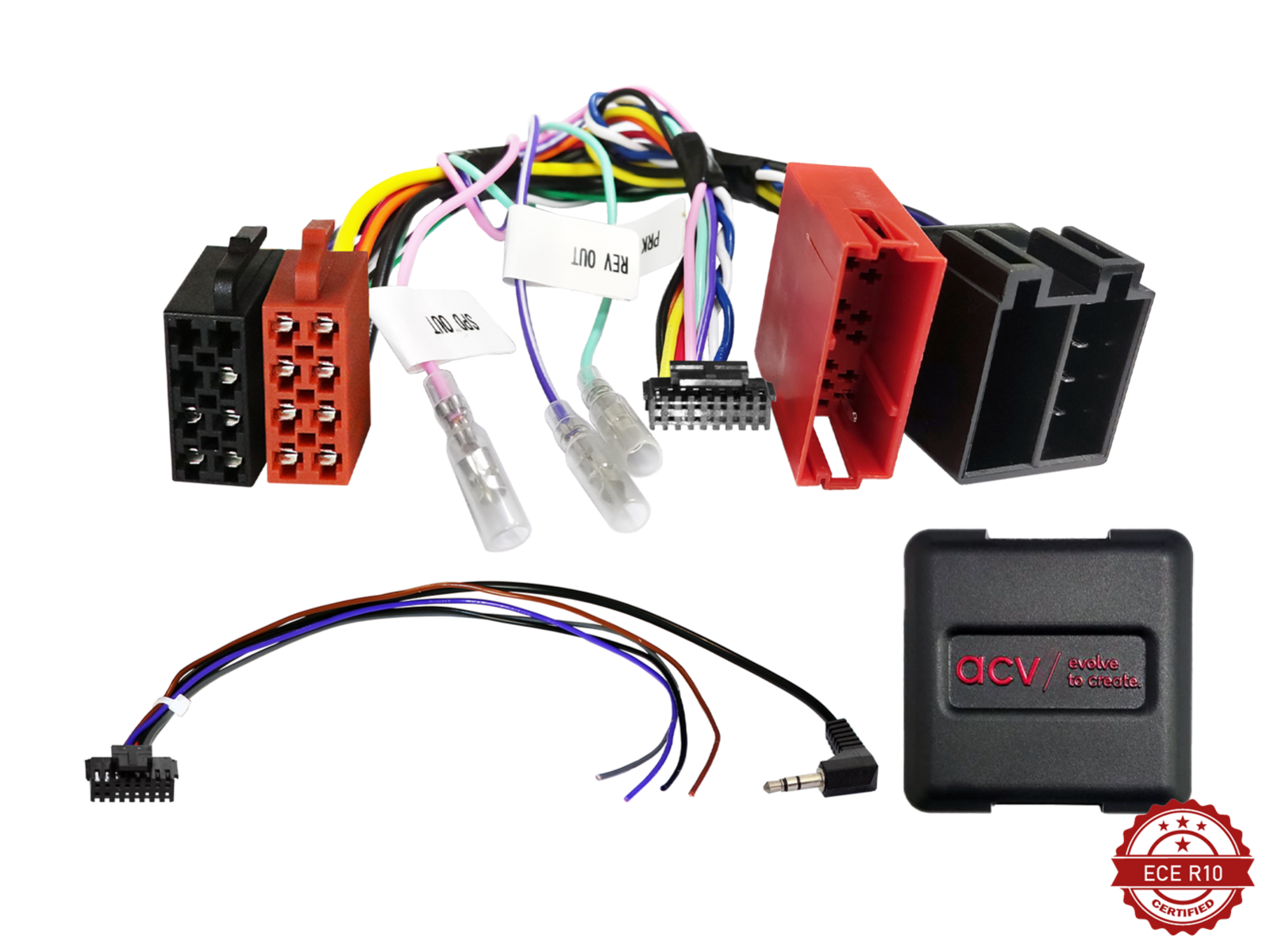

Lenkradfernbedienungsadapter Nissan / Opel /Renault
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Unser Support Team hilft gerne bei der Auswahl. 02431-9645-96 support@acvgmbh.de
Hinweis:
CAN Bus
Anschluss: ISO / Mini ISO Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Fahrzeuge mit externem Display
Fahrzeuge ohne Arkamys DSP OEM Soundsystem Fahrzeuge ohne OEM Gerät mit eigenem Display ohne Front USB Fahrzeuge ohne Radiosat Classic OEM Gerät > wenden Sie sich an den Support
Externes OEM Display muss angeschlossen bleiben
Datum/Uhrzeiteinstellung unterstützt
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Opel Opel Movano (B) 02/2010 - 08/2014 Opel Vivaro B (X83) 01/2011 - 08/2014*
Renault Renault Clio III (R) 05/2009 - 04/2014 Renault Grand Modus (P) 01/2008 - 03/2013 Renault Grand Scenic 04/2009 - 09/2016 Renault Laguna III (BT) 10/2007 - 09/2014 Renault Master (III) 02/2010 - 08/2014 Renault Modus (P) 04/2008 - 12/2012 Renault Mégane (III) 2008 - 12/2013 Renault Scenic III (JZ) 06/2009 - 02/2012 Renault Trafic II (JL/FL/EL Facelift) 01/2011 - 08/2014* Renault Twingo II (N) 09/2009 - 12/2011*/** Renault Wind (N) 08/2010 - 08/2013**
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min. 2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
*Fahrzeuge mit OEM Gerät mit eigenem Display ohne Front USB > Artikel LFB Nissan/Renault ISO/Mini ISO gelb/OEM Gerät mit Display: 42k-1250-000 **Fahrzeuge mit Update List OEM Gerät ohne Display
Allgemeine Installationshinweise:
Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge: 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen 2: Konfiguration des Radioanschlusskabels prüfen 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels: 1: Änderungen spannungsfrei durchführen 2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
