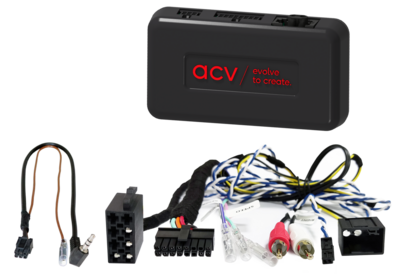

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 2 Pin Strom Mercedes
Anschluss: 2 Pin CAN Bus Verteiler
Anschluss: OEM Soundsystem MOST > Cinch(m) rot/weiß

Fahrzeuge 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 Navigation
Fahrzeuge mit Harman Kardon OEM Soundsystem*
Fahrzeuge mit MOST25 OEM Soundsystem*
Fahrzeuge mit Audiogateway

Fahrzeuge ohne Comand 2.0 / 2.5 OEM Navigation
Fahrzeuge ohne D2B Optical Bus System

Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio

Faderfunktion nicht unterstützt
Uhrzeiteinstellung nicht unterstützt:
Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich

Antennenverlängerung nicht im Lieferumfang enthalten**

In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes E-Klasse (W211) 03/2002 - 02/2008***
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

OEM Soundsystem MOST25 > Faderfunktion nicht unterstützt

*In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten
*OEM Zusatzkomponenten > CD-Wechsler / TV-Tuner / Telefonmodul aus dem MOST Ring entfernen wenn notwendig:
*Lichtwellenleiter Verbinder MOST-Ring > Artikel: 771000-2100
*Lichtwellenleiter Schleife (f) MOST-Ring > Artikel: 771000-2101
***Funktion des elektrischen Fachs nicht unterstützt

Optional:

**Antennenkabel Verlängerung Fakra(m)>Fakra(f) 200cm > Artikel: 1524-200
**Antennenkabel Verlängerung Fakra(m)>Fakra(f) 500cm ROKA > Artikel: 1524-500-1
**Antennenadapter Fakra Z(m)>DIN(m) passiv LEONI/ROKA > Artikel: 1524-01-1

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
