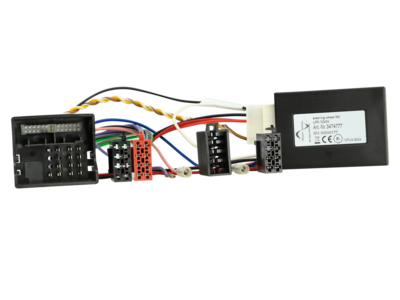

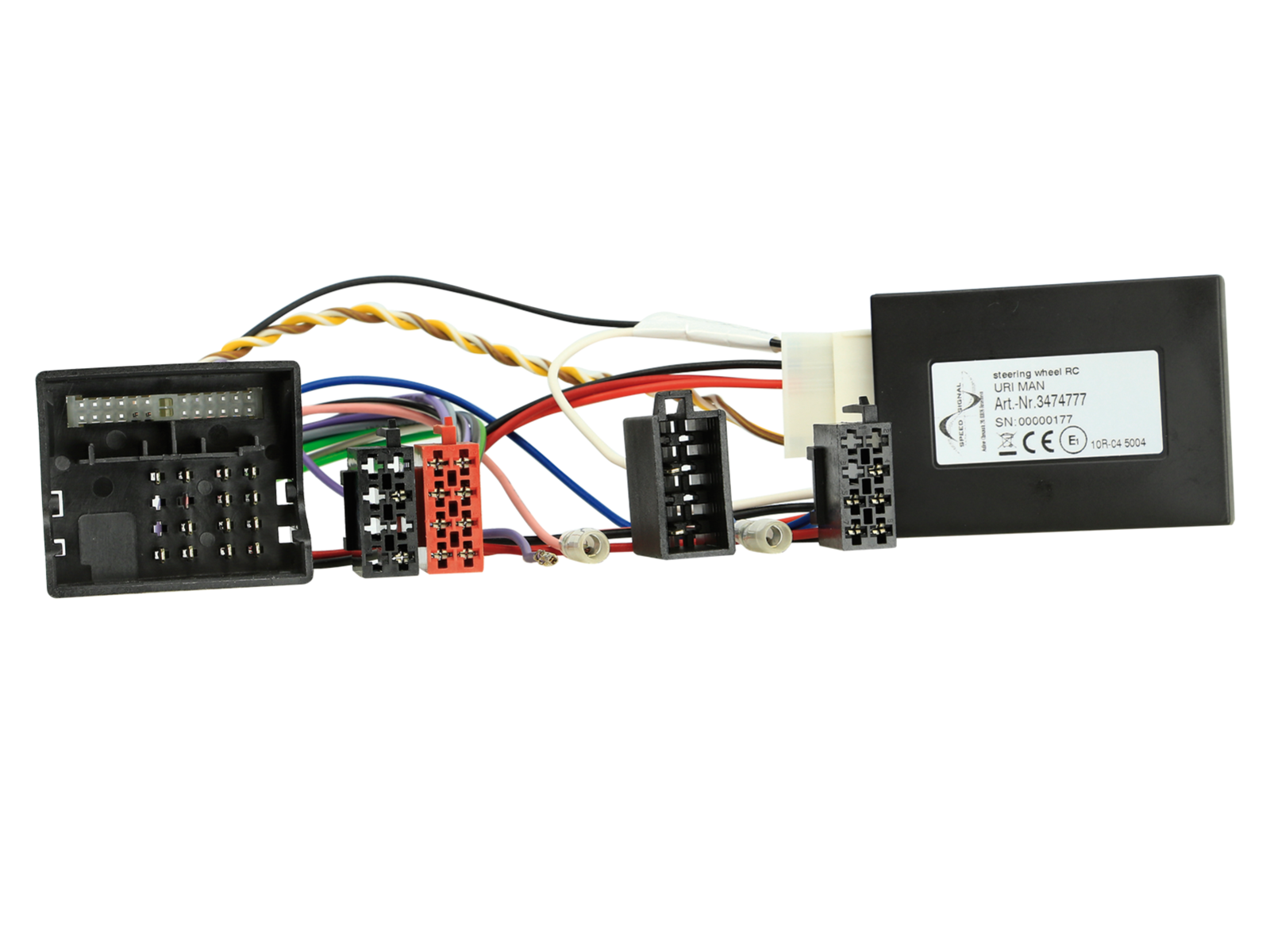

Lenkradfernbedienungsadapter MAN

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock MAN Stecker +12V
Anschluss: +12V Spannungsversorgung

Fahrzeuge mit +24 Volt Spannungsversorgung:
Spannungswandler 24 Volt > 12 Volt max. 10A > Artikel: 30.3520-06

Fahrzeuge mit OEM Subwoofer MQS Stecker Belegung 40 Pin Quadlock:

Belegung mit OEM Gerät vor Installation prüfen
B11: +12V Amp Remote
D10: Preamp-GND 2V max.
D11: Preamp-R 2V max.
D12: Pramp-L 2V max.

Fahrzeuge mit OEM Kamera MQS Stecker Belegung 40 Pin Quadlock:

Belegung mit OEM Gerät prüfen
D3: Video+
D4: Video-
D6: +24V Rückfahrsignal

Fahrzeuge mit 52 Pin Quadlock:

CAN Bus1 Anschluss MQS Kammer E weiß
Pin 1 rosa CAN High
Pin 7 rosa CAN Low

CAN Bus2 Anschluss MQS Kammer B blau
Pin 6 schwarz/blau CAN High
Pin 12 braun/schwarz CAN Low

Dipschalterstellung Lenkradfernbedienung auf Nachrüstgerät prüfen (siehe BDA)
Dipschalterstellung Fahrzeugausstattung prüfen (siehe BDA)

Für folgende Fahrzeuge geeignet:

MAN TGA 2007 -2020*
MAN TGL 2007 - 2020*
MAN TGM 2007 - 2020*
MAN TGS 2007 - 2020*
MAN TGX 2007 - 2020*

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

+12V Zündung Klemme 15
+12V Beleuchtung Klemme 58
+12V Rückfahrsignal
Geschwindigkeitssignal

Belastbarkeit Gesamtausgänge: 200 mA max.
Belastbarkeit Einzelausgang: 180 mA. max

Strombedarf größer 180 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Fahrzeuge mit ISO Anschluss > CAN Bus im ISO Stromstecker
*Fahrzeuge mit 42 Pin Quadlock Stecker:
Umrüstadapter VAG 42Pin Quadlock>40Pin Quadlock > Artikel: 321328-24

Optional:

2-DIN Radioblende MAN TGA/TGL/TGM/TGS/TGX Rubber Touch > Artikel: 391165-01

Anschlusskabel für folgende Radiohersteller:

LFB Speedsignal Kabel > Blaupunkt 2010>/Pioneer/Sony 4 Pin: 42c-3474101
LFB Speedsignal Kabel > JVC/Kenwood/XZent/Zenec 1 Lead 4 Pin: 42c-3474104
LFB Speedsignal Kabel > Alpine/Clarion/JVC 3.5mm jack 4 Pin: 42c-3474105
LFB Speedsignal Kabel > Blaupunkt 2010>/China HU Lead 4 Pin: 42c-3474124

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
