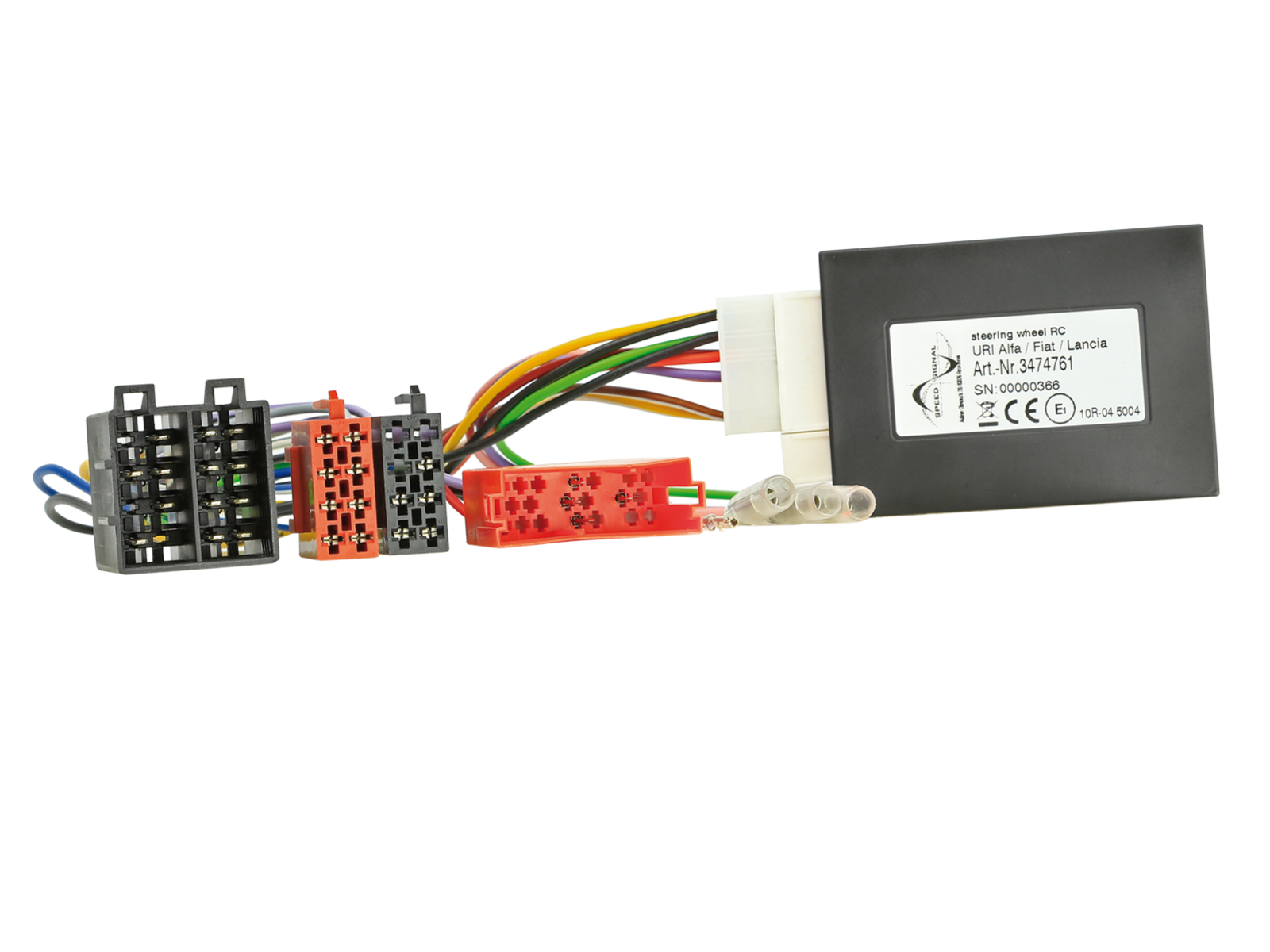

Lenkradfernbedienungsadapter Alfa Romeo / Citroen / Fiat / Ford RU8 / Iveco Daily / Peugeot

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

CAN Bus

Anschluss: ISO / Mini-ISO Stecker

Dipschalterstellung Lenkradfernbedienung auf Nachrüstgerät prüfen (siehe BDA)
Dipschalterstellung Fahrzeugausstattung prüfen (siehe BDA)

Hinweis Kabelbaum B-3474761 / C-3474261 beachten (siehe BDA)

Für folgende Fahrzeuge geeignet:

Alfa Romeo
Alfa Romeo 147 (973) 09/2007 - 04/2010
Alfa Romeo 159 (939) 09/2005 - 11/2011
Alfa Romeo Brera (939) 01/2006 - 10/2010
Alfa Romeo GT (937) 02/2004 - 10/2010
Alfa Romeo Giulietta (940) 05/2010 - 10/2013
Alfa Romeo Giuletta (940) 10/2013 - 04/2016
Alfa Romeo Giuletta (940) 04/2016 - 12/2021
Alfa Romeo MiTo (955) 09/2008 - 10/2013
Alfa Romeo MiTo (955) 12/2013 - 08/2016
Alfa Romeo MiTo (955) 08/2016 - 08/2018
Alfa Romeo Spider (939) 01/2007 - 10/2010

Citroen
Citroen Jumper (250) 10/2006 - 11/2011
Citroen Jumper (250) 11/2011 - 05/2014

Fiat
Fiat 500 (ZAF 312) 10/2007 - 07/2015
Fiat Bravo (ZAF 198) 04/2007 - 01/2014
Fiat Croma (ZAF 194) 06/2005 - 09/2010
Fiat Doblo (ZAF 263) 02/2010 - 01/2015
Fiat Ducato (ZAF 250) 06/2006 - 06/2011
Fiat Ducato (ZAF 250) 06/2011 - 05/2014
Fiat Fiorino (ZAF 225) 04/2008 - 07/2016
Fiat Grande Punto (ZAF 199) 10/2005 - 09/2009
Fiat Idea (ZAF 350) 11/2005 - 01/2008
Fiat Multipla (ZAF 186) 09/2004 - 01/2008
Fiat Panda (ZAF 169) 10/2003 - 03/2013
Fiat Punto (ZAF 199) 05/2010 - 12/2010
Fiat Punto (ZAF 199) 01/2011 - 01/2012
Fiat Punto (ZAF 199) 01/2012 - 07/2017
Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011
Fiat Qubo (ZAF 225) 09/2008 - 07/2016
Fiat Stilo (ZAF 192) 06/2003 - 04/2006*
Fiat Stilo (ZAF 192) 04/2006 - 01/2008*

Ford
Ford Ka (RU8) 02/2009 - 05/2017

Iveco
Iveco Daily V 2006 - 06/2014

Peugeot
Peugeot Boxer (Y) 02/2007 - 07/2011
Peugeot Boxer (Y) 07/2011 - 05/2014

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

+12V Zündung Klemme 15
+12V Beleuchtung Klemme 58
+12V Rückfahrsignal
Geschwindigkeitssignal

Belastbarkeit Gesamtausgänge: 200 mA max.
Belastbarkeit Einzelausgang: 180 mA. max

Strombedarf größer 180 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Datum/Uhrzeit Einstellungen nicht bei allen Fahrzeugen unterstützt

*Fahrzeuge mit Visteon OEM Gerät +12V Dauerstrom (Klemme 30) anpassen Pin 4 > Pin 7

Anschlusskabel für folgende Radiohersteller:

LFB Speedsignal Kabel > Blaupunkt 2010>/Pioneer/Sony 4 Pin: 42c-3474101
LFB Speedsignal Kabel > JVC/Kenwood/XZent/Zenec 1 Lead 4 Pin: 42c-3474104
LFB Speedsignal Kabel > Alpine/Clarion/JVC 3.5mm jack 4 Pin: 42c-3474105
LFB Speedsignal Kabel > Blaupunkt 2010>/China HU Lead 4 Pin: 42c-3474124

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen

Anleitung / Manual, 748K Herstellerinformation, 73K
