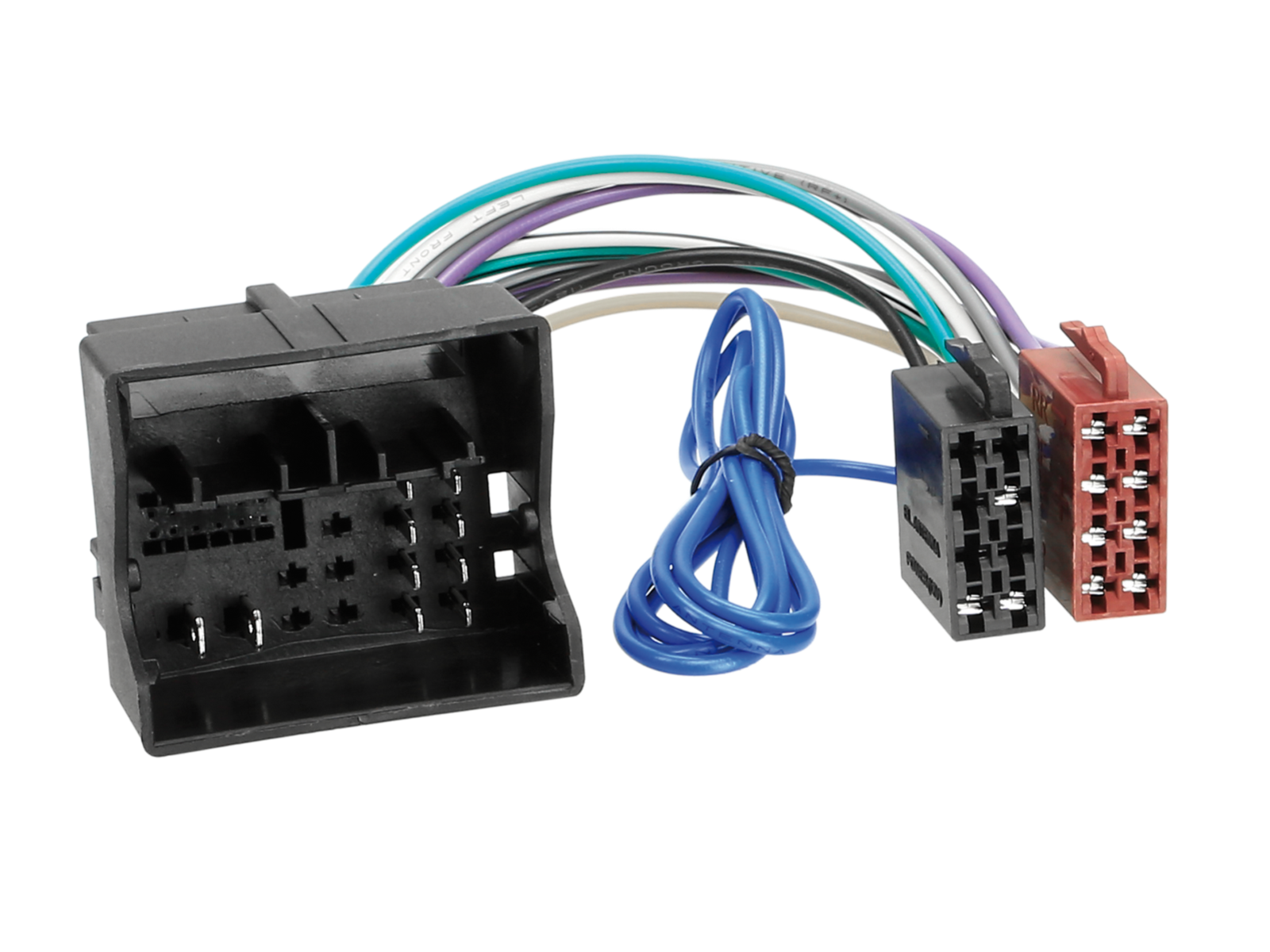

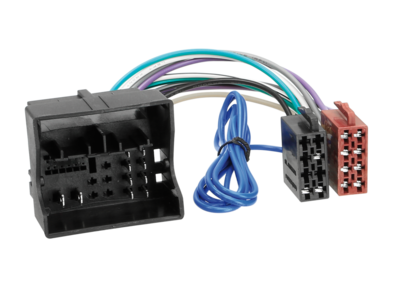

ISO Adapterkabel Audi / MAN / Seat / Skoda / VW

52 Pin Quadlock > ISO

ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.

Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:

+12V Dauerstrom Klemme 30
+12V Zündung Klemme 15
+12V Licht Klemme 58
+12V Antennenremote
Masse Klemme 31
Lautsprecheranschluss für Front- und Rear Lautsprecher

Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden oder zusätzliche Adaptierungen/Interfaces verwendet werden:

CAN-Bus Interfaces
LFB-Interfaces
Soundsystemadapter
Kameraadapter

Vor dem Anschluss sind die Signale zu prüfen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

Anschluss: 52 Pin Quadlock VAG Stecker

Fahrzeuge MAN / Seat / Skoda / VW mit MIB-PQ Plattform

blau: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert

Steckerbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor Anschluss prüfen

Für folgende Anwendung:

Radioanschlusskabel Strom/Lautsprecher

Für folgende Fahrzeuge geeignet:

Audi
Audi A1 (8X) 07/2010 - 11/2014*
Audi A1 (8X) 11/2014 - 04/2018*
Audi A3 (8V) 02/2013 - 05/2016
Audi A3 (8V) 07/2016 - 03/2020
Audi Q3 (8U) 10/2011 - 11/2014
Audi Q3 (8U) 02/2015 - 08/2018

MAN
MAN TGE 04/2017 - 2023

Seat
Seat Alhambra (7N) 06/2015 - 01/2022
Seat Arona (KJ) 11/2017 - 06/2021
Seat Ateca (5FP) 08/2016 - 08/2020
Seat Ateca (5FP) 08/2020 - 2022
Seat Ibiza (6P) 07/2015 - 04/2017
Seat Ibiza (KJ) 07/2017 - 03/2021
Seat Mii (AA) 05/2015 - 04/2018
Seat Mii (AA) 01/2020 - 02/2021
Seat Leon (5F) 11/2012 - 12/2016
Seat Leon (5F) 11/2016 - 01/2020
Seat Toledo (NH) 03/2013 - 08/2018

Skoda
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Fabia III (5J) 11/2014 - 08/2018
Skoda Fabia III (5J) 08/2018 -05/2021
Skoda Karoq (NU) 11/2017 - 11/2021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia III (5E) 02/2013 - 12/2016
Skoda Octavia III (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
Skoda Superb (3V) 06/2015 - 06/2019
Skoda Yeti (5L) 10/2013 - 07/2017

VW
VW Amarok (2H) 09/2016 - 07/2020
VW Arteon (3H) 11/2017 - 06/2020
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Crafter II (SY/SZ) 03/2017 - 2022**
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
VW Grand California (SY/SZ) 03/2019 - 2023
VW Passat B8 10/2014 - 05/2019
VW Polo V (6R) 04/2014 - 07/2017
VW Polo VI (AW) 11/2017 - 05/2021
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW T6.1 (7HC) 11/2019 - 2023
VW T-Roc (A1) 11/2017 - 10/2021
VW Tiguan II (5N) 05/2016 - 05/2021
VW Touran (5T) 09/2015 - 2023
VW UP! (AA) 07/2016 - 12/2022
VW e-UP! (AA) 08/2016 - 08-2023

*Fahrzeuge mit Concert OEM Gerät mit Farbmonitor Armaturenbrett
*Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 1324-02

Datenblatt / Datasheet, 73K Konformitätserklärung / Declaration of Conformity, 85K Konformitätserklärung UK / Declaration of Conformity UK, 125K Herstellerinformation, 73K
