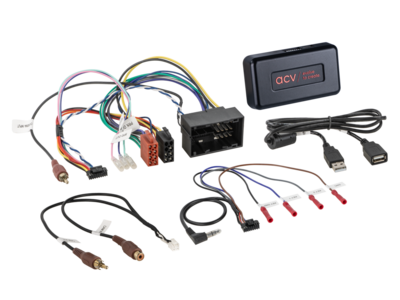

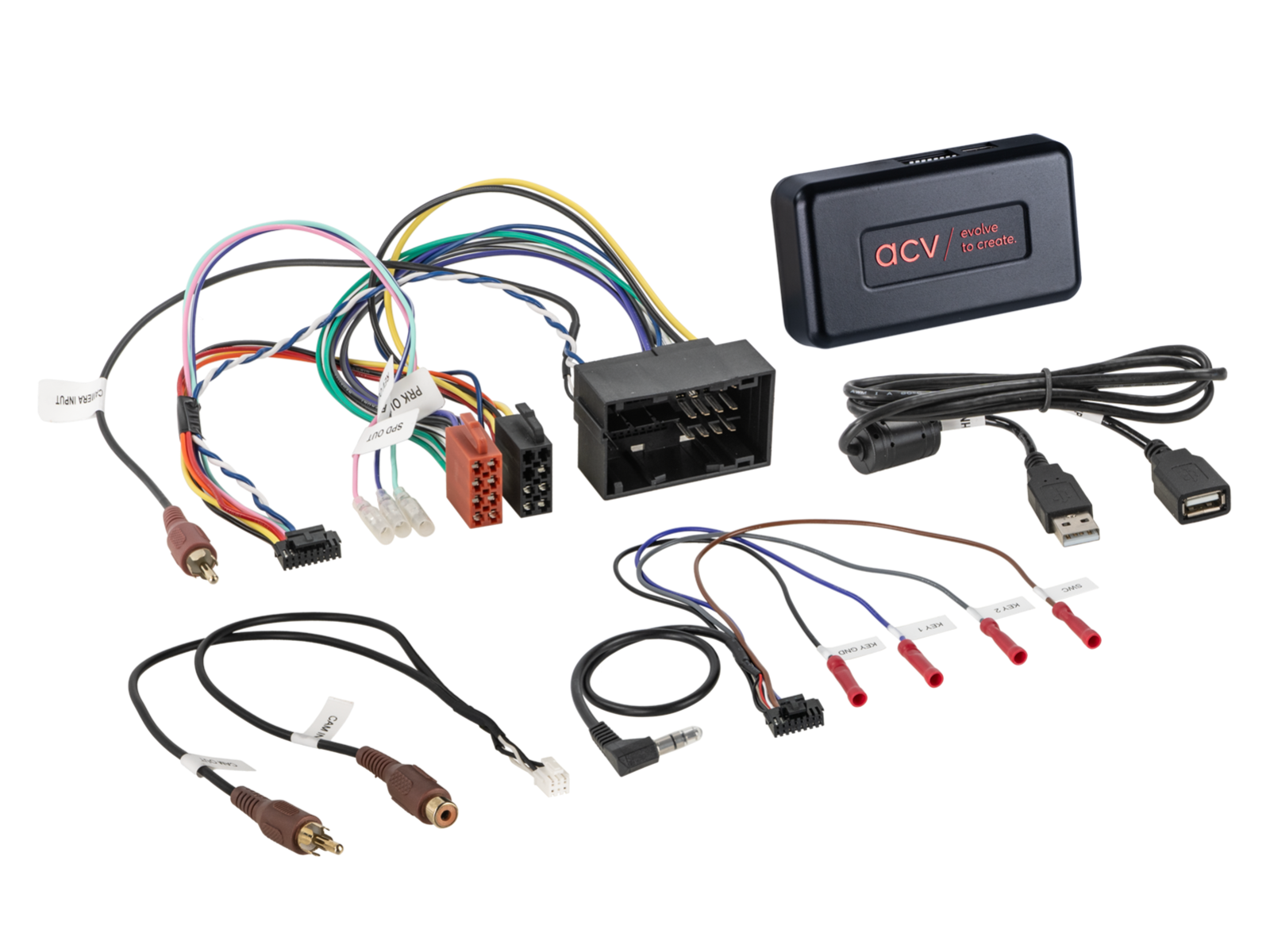

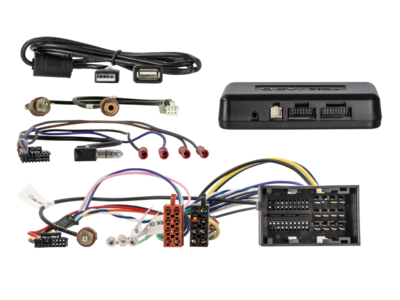

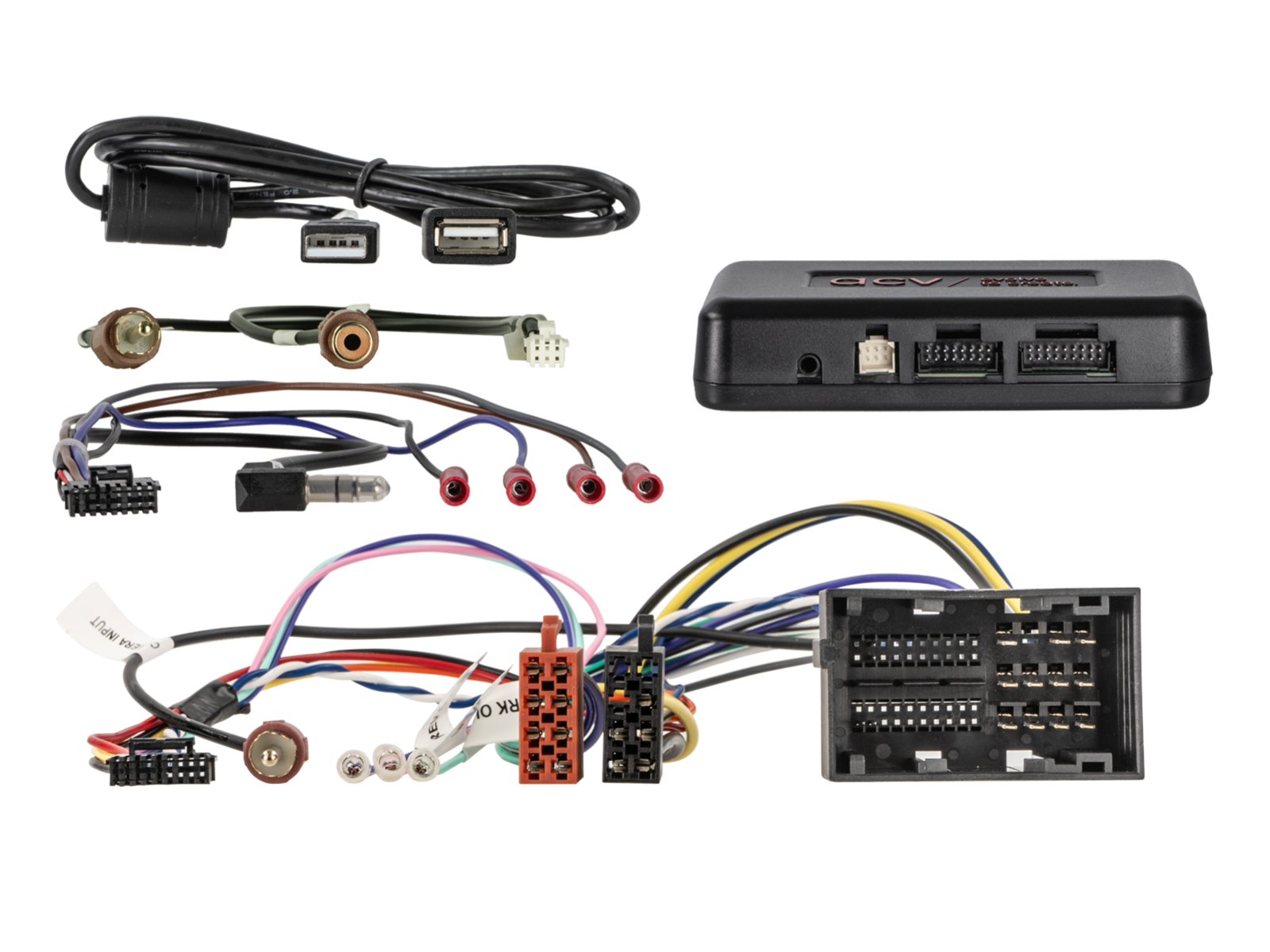

i-dapter Citroen / Fiat / Opel / Peugeot

Durch den i-dapter wird beim Austausch des original Radios die optische Darstellung der Fahrzeugfunktionen, wie z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.

Fahrzeugspezifische Einstellungen werden unterstützt und werden auf dem Nachrüstgerät angezeigt.

Die Lenkradfernbedienungsfunktion des Fahrzeugs wird ebenfalls unterstützt.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.

Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

Fahrzeuge mit Lenkradfernbedienung
Fahrzeuge mit Speech-Sprachwahltaste

CAN Bus

Anschluss: 52 Pin Fiat Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Rückfahrkamera > Cinch(m) gelb
Anschluss: USB A Verlängerung > Softwareupdate Interface

Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
Fahrzeuge mit UConnect OEM Gerät
Fahrzeuge mit Continental Mopar OEM Gerät
Fahrzeuge mit Daiichi Gerät***

Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter:
lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät

Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang

Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:
Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

Einstellungen i-dapter:
Lenkradfernbedienung Track vor oder zurück drücken und halten

Abhängig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstützt
Nicht alle Fahrzeugfunktionen werden unterstützt
Nicht alle Fahrzeuginformationen werden visualisiert

Fernlichtassistent nicht unterstützt
Fahrassistenssystem nicht unterstützt
Start/Stop Funktion nicht einstellbar

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:
rot: Pin 31 Video+
weiß: Pin 32 Video -
schwarz: Pin 33 Schirmung

Dipschaltereinstellungen immer spannunsfrei durchführen
Nach erfolgter Einstellung Interface wieder anschließen

Dippschaltereinstellungen für das OEM Gerät (siehe BDA)
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Citroen
Citroen Jumper (250) 05/2014 - 10/2022**/***
Citroen Jumper (250) 10/2022 - 06/2024**/***
Citroen e-Jumper (259 10/2021 - 06/2024**/***
Citroen Relay (250) 2006- 2024**/***

Fiat
Fiat 500 (ZAF 312) 07/2015 - 08/2024*
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZAF 250) 05/2014 -11/2021**

Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024**/***
Opel Movano Electrik Cargo C (Y) 10/2021 - 01/2024**/***

Peugeot
Peugeot Boxer (Y) 09/2014 - 12/2019**/***
Peugeot Boxer (Y) 08/2018 - 06/2024**/***
Peugeot e-Boxer (Y) 10/2021 - 06/2024**/***

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Fahrzeugeinstellungen unterstützt

*Fahrzeuge mit UConnect / Continental Mopar OEM Gerät
*Fahrzeuge mit 7" OEM Gerät
**Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät
***Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren
***Fahrzeuge mit Daiichi OEM Gerät Kabelbaum bunte Kabel nicht kompatibel > Artikel: LFB Citroen/Fiat/Opel/Peugeot Daiichi farbige OEM Kabel 42a-1094-018

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen

Anleitung / Manual, 1M Konformitätserklärung / Declaration of Conformity, 132K Herstellerinformation/Manufacturer information, 73K
