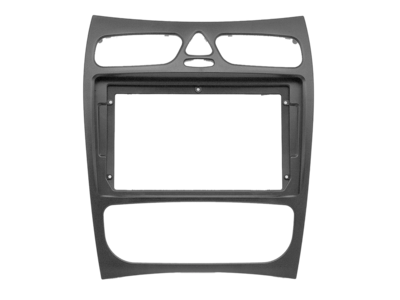

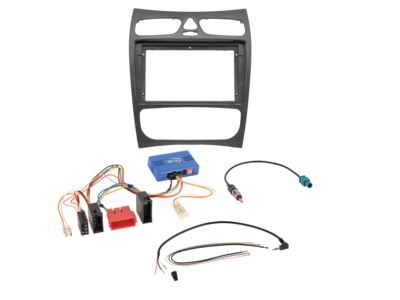

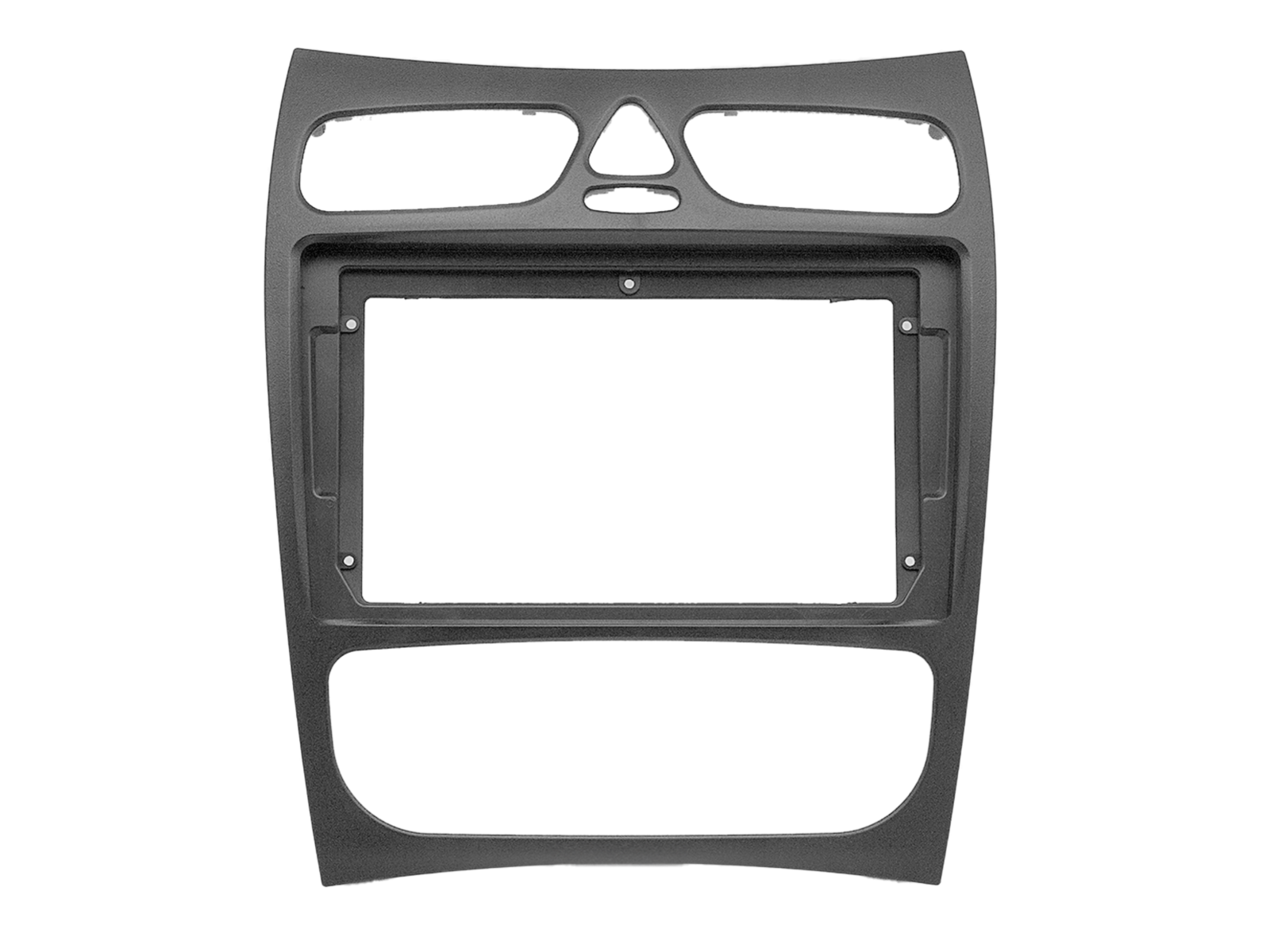

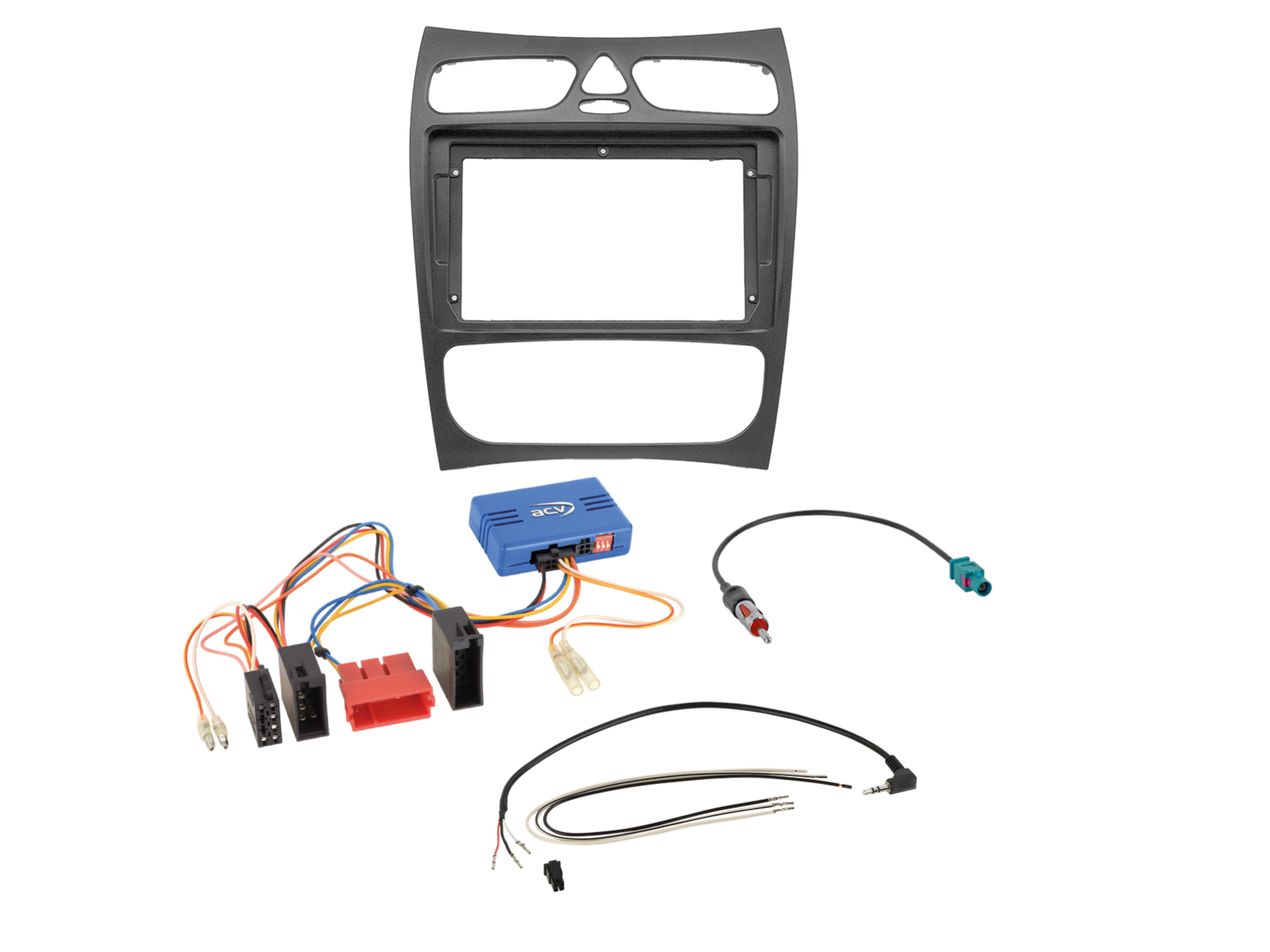

Radioblende 9 Zoll und Radioanschlusskit Lenkradfernbedienung Mercedes
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.
Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden. Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.
Unser Support Team hilft gerne bei der Auswahl. 02431-9645-96 support@acvgmbh.de

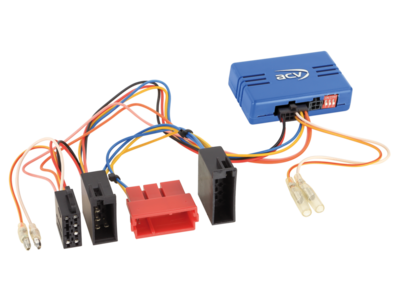

Hinweis: CAN Bus

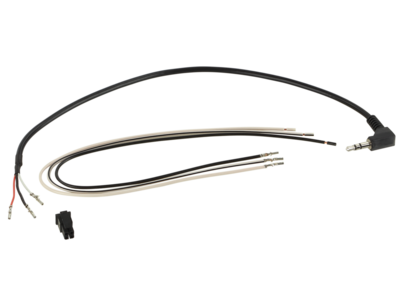

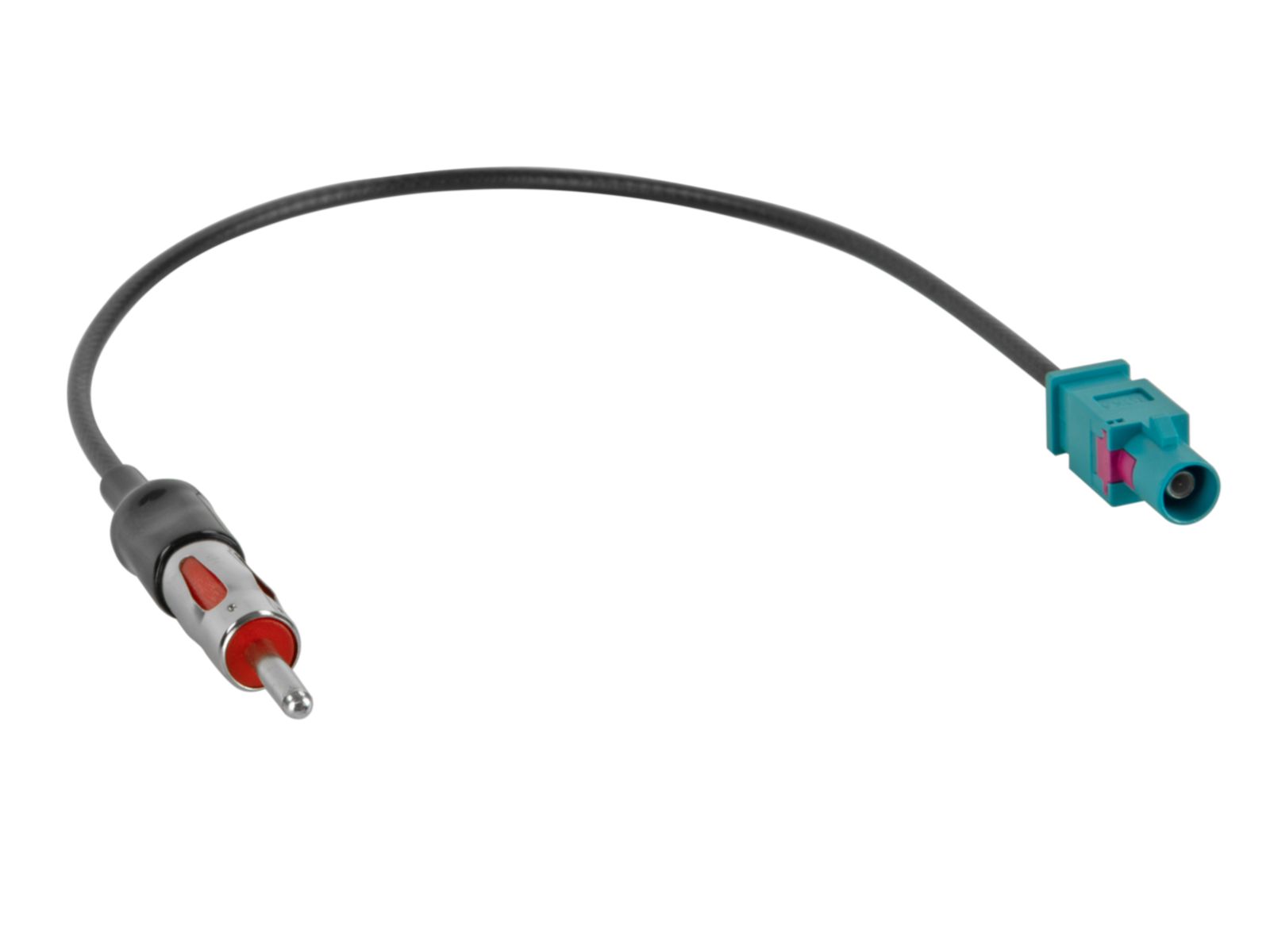

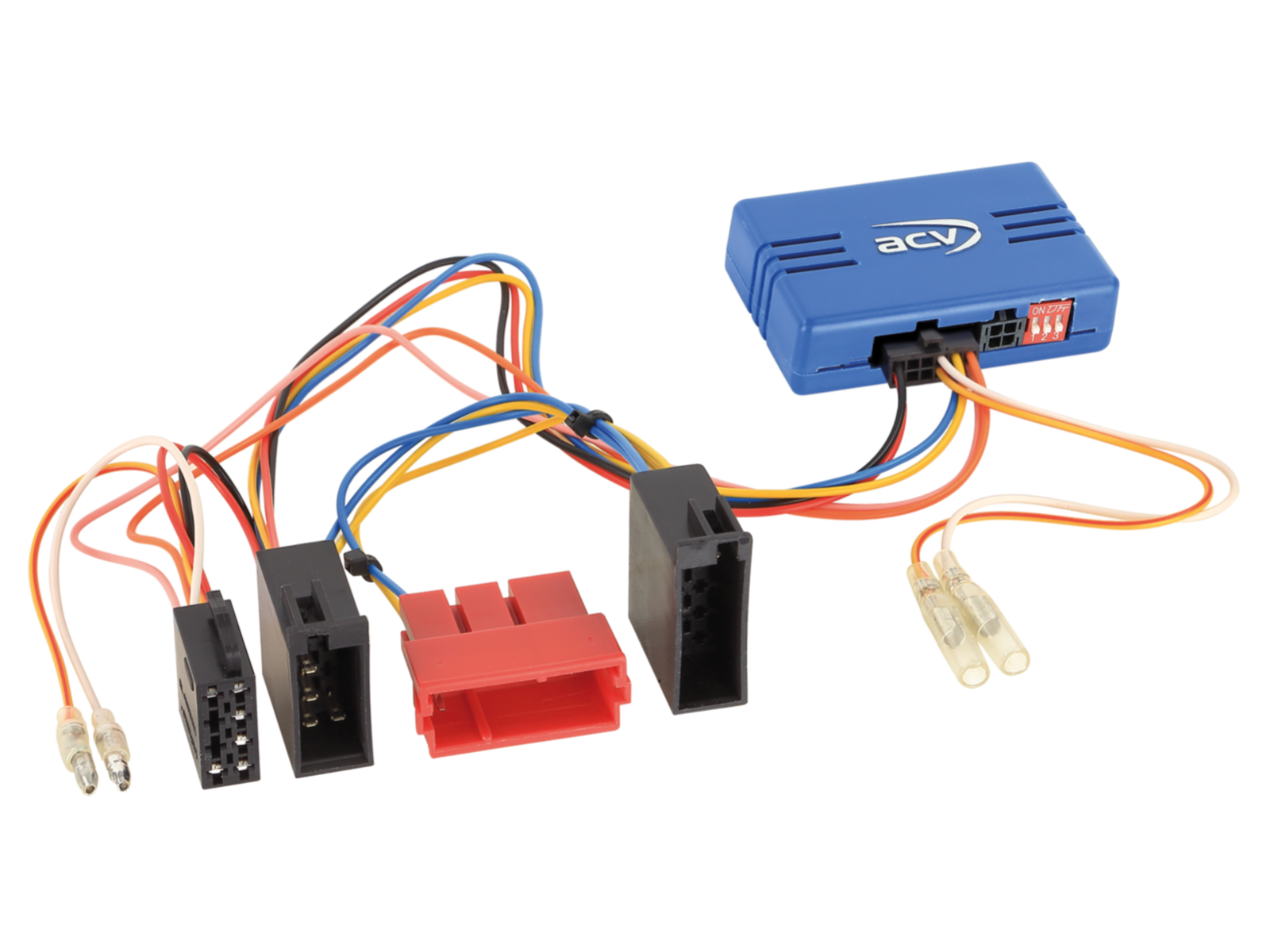

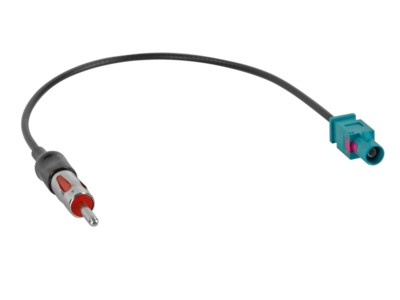

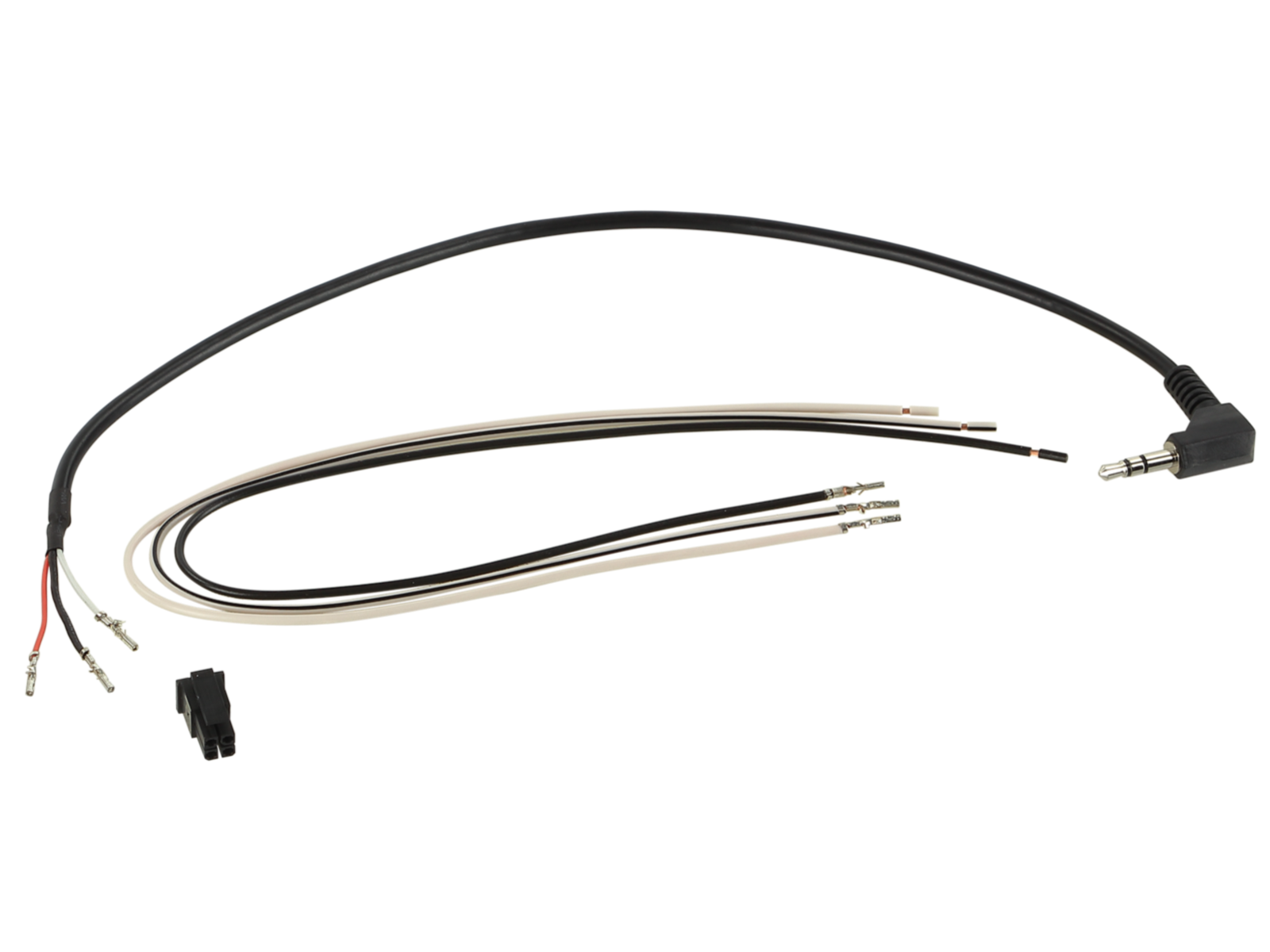

Anschluss: ISO / 10 Pin ISO / Mini ISO Stecker Mercedes Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel Anschluss: OEM Antenne ISO(m) > DIN(m)
Dipschalterstellung für Nachrüstgerät prüfen
Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Gerät Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation Fahrzeuge Mercedes mit Comand 2.0 OEM Navigation
Fahrzeuge Mercedes mit Radiovorbereitung > Fahrzeug auf OEM Gerät codieren wenn erforderlich Fahrzeuge Mercedes mit Radiovorbereitung > Anschluss und Belegung vor Installation durch messen mit OEM Gerät prüfen: Fehlanschluss beschädigt das Interface
Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss: braun-rot verdrillt: CAN high braun verdrillt: CAN low
CAN Bus an CAN Bus Verteiler Schwellerleiste CAN Bus an Klimatronik CAN Bus in Mini ISO Stecker: Pin 2 CAN high / Pin 1 CAN low CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN high / Pin 6 CAN low
Fahrzeuge Mercedes mit Comand 2.0 OEM Navigation: CAN Bus in 18 Pin AMP Stecker: Pin 9 CAN high / Pin 8 CAN low / nicht Robert-Bosch CAN
OEM Geräte mit ISO Blockanschluss: ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02
Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem: Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50

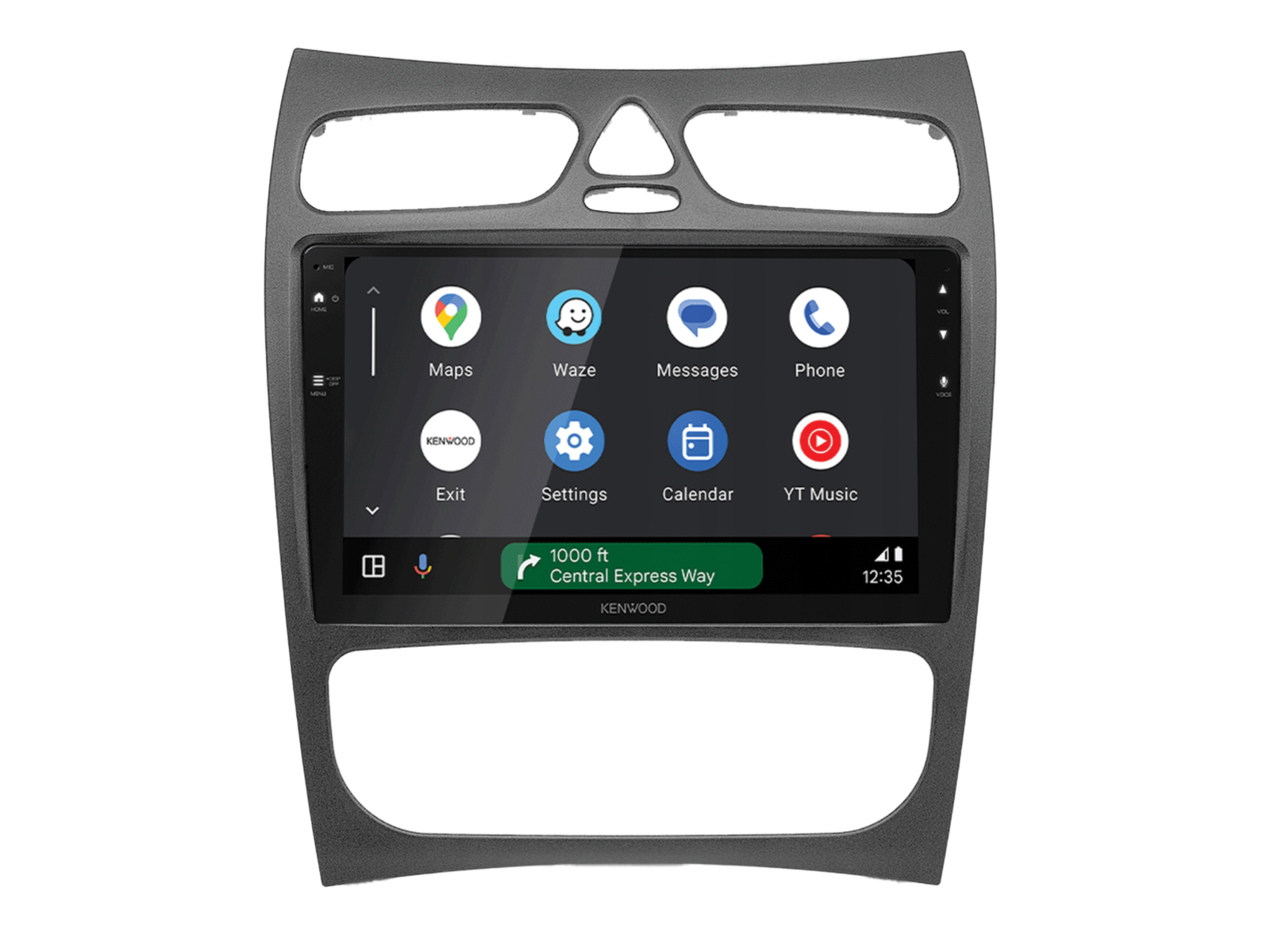

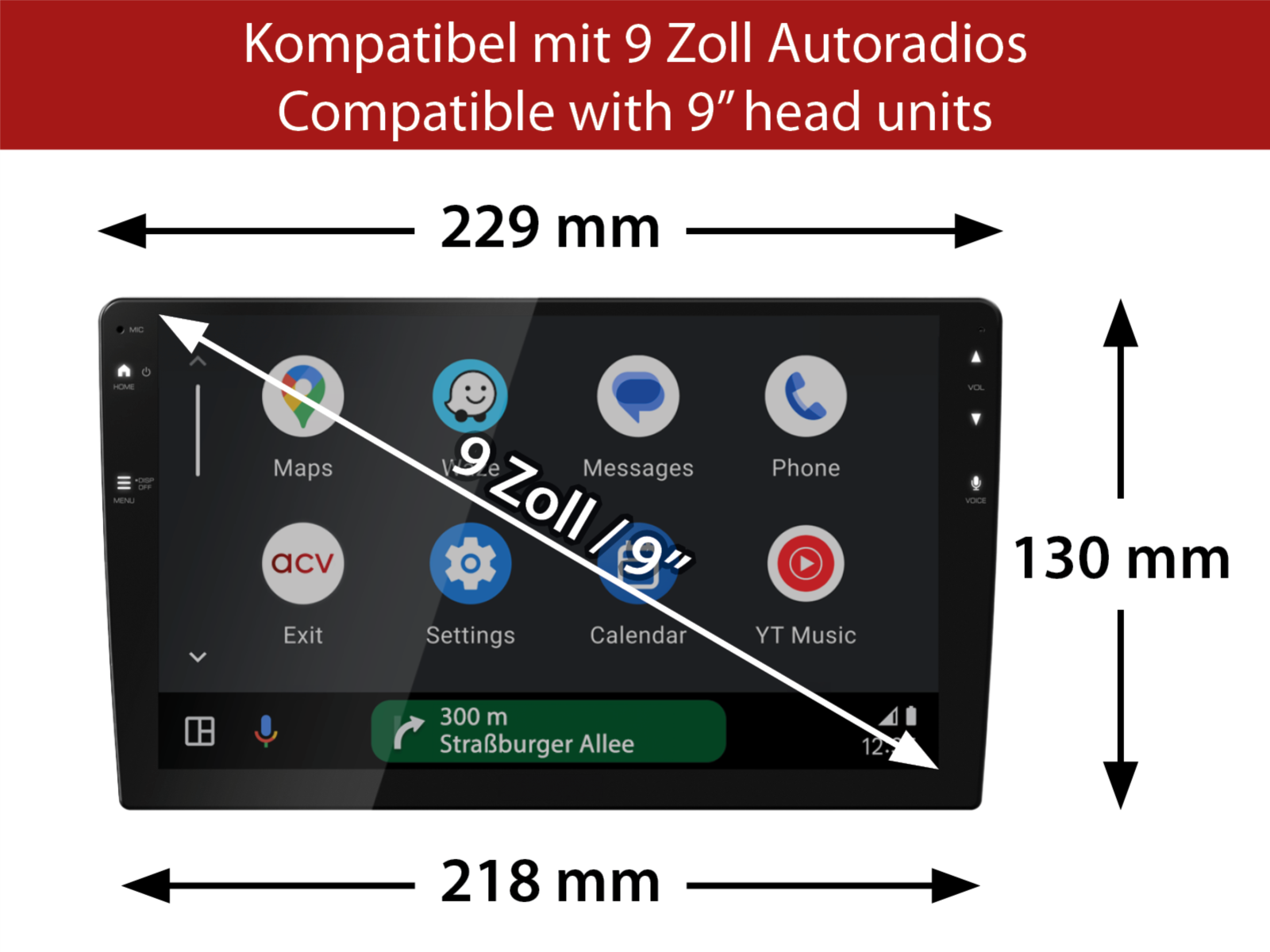

9" Tablet-Geräte mit trapezförmigem Monitor 9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
Gerätemontage mit individuellem Zubehör Displaymontage mit individuellem Zubehör
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
Allgemeine Installationshinweise:
Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge: 1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 4: Funktionsprobe Nachrüstgerät und Fahrzeug
Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
