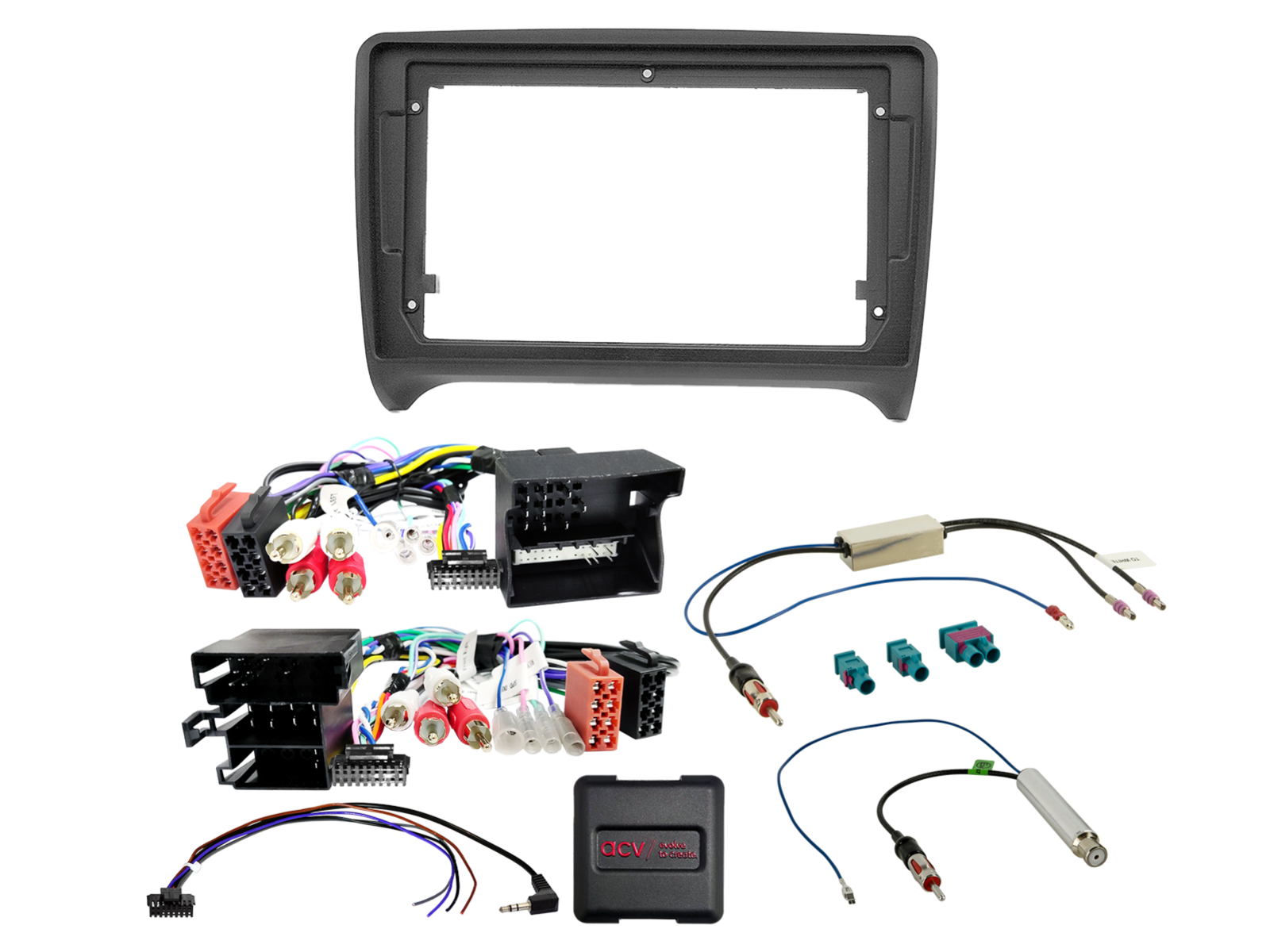

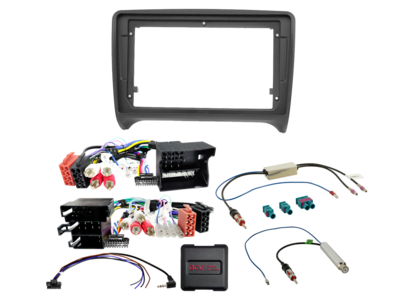

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Je nach Funktionsumfang und Software des Nachrüstgeräts…

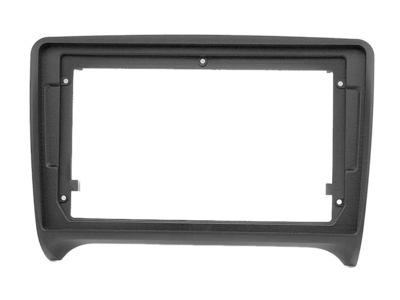

Radioblende 9 Zoll und Radioanschlusskit Lenkradferndedienung Audi
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.
Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden. Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.
Unser Support Team hilft gerne bei der Auswahl. 02431-9645-96 support@acvgmbh.de
Hinweis:
CAN Bus

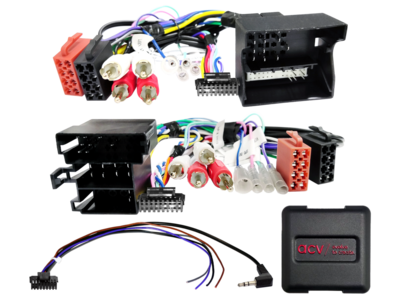

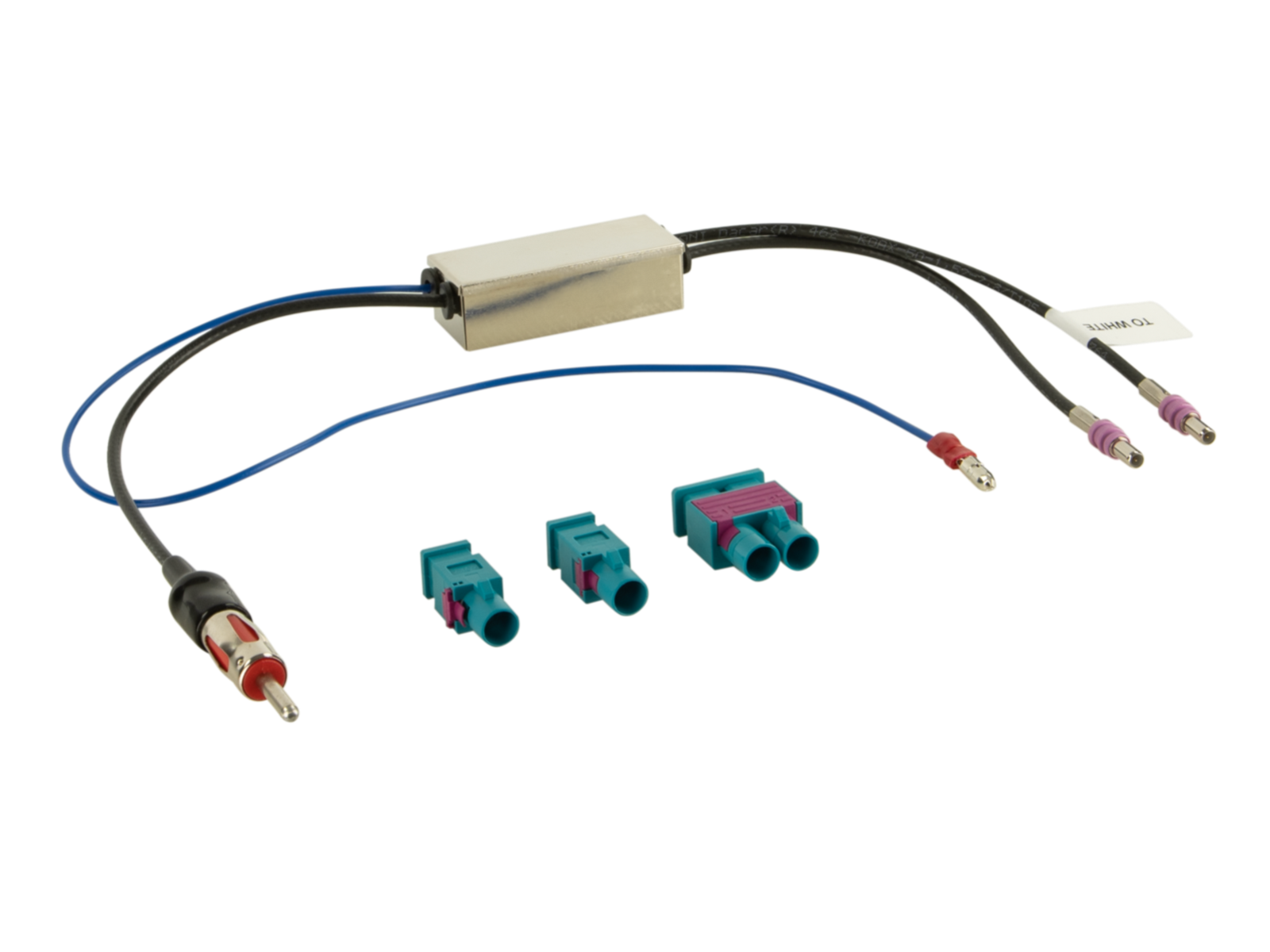

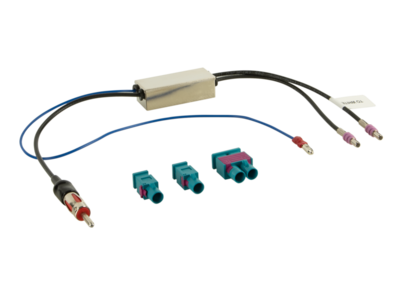

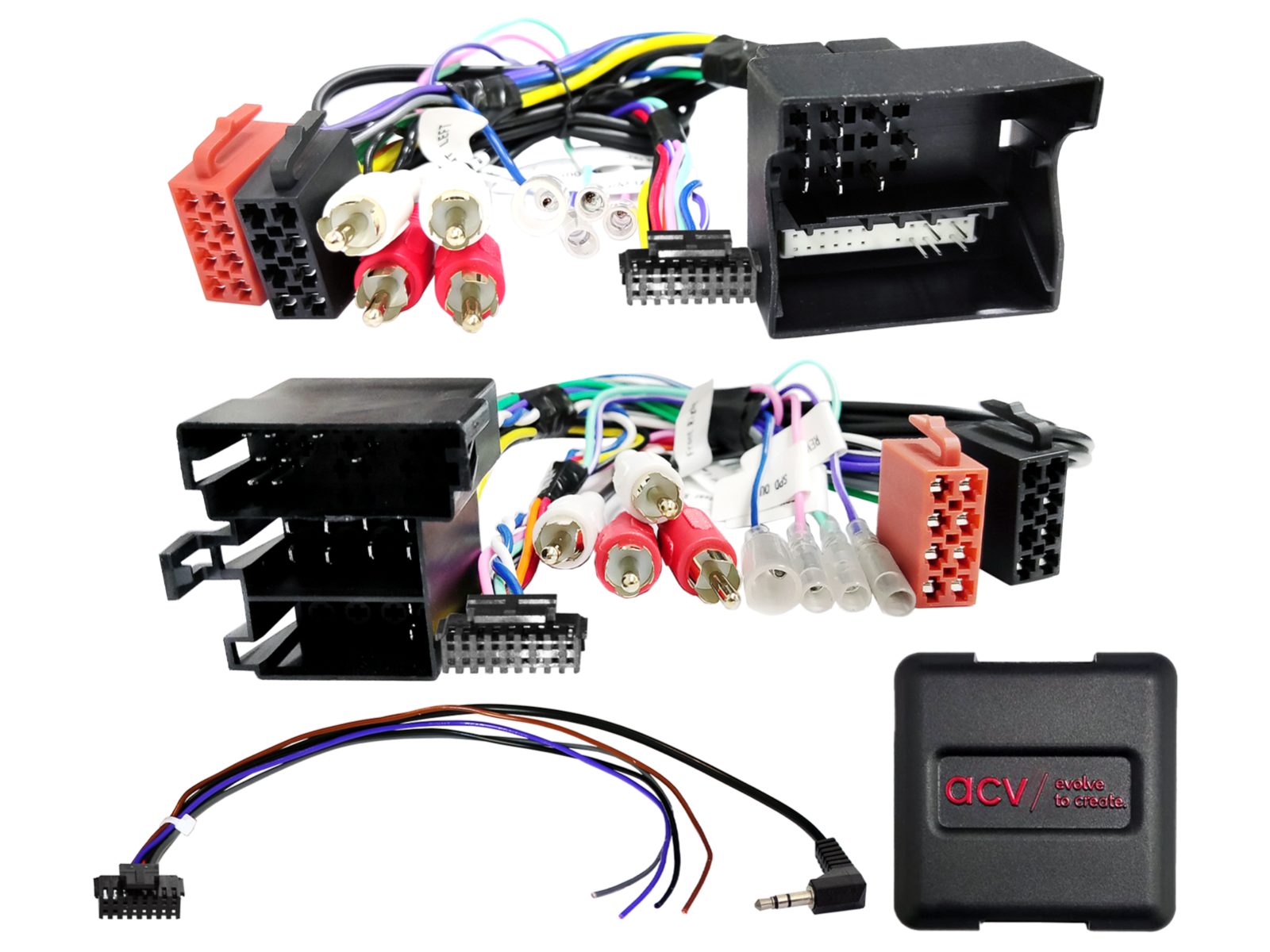

Anschluss: ISO / Mini ISO Stecker Anschluss: 40 Pin Quadlock VAG Stecker Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel Anschluss: OEM Antenne DIN(f) > DIN(m) Anschluss: OEM Antenne Fakra(m) > DIN(m) Anschluss: OEM Soundsystem 2 Kanal / 4 Kanal > Cinch(m) front/rear
Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät Fahrzeuge mit RNS-E 16:9 OEM Navigation Fahrzeuge ohne Bosch BNS 5.0 Monochrom OEM Navigation
Nachrüstgeräte mit Vorverstärkerausgangsleistung größer 3V
Fahrzeuge mit Verstärker-Ausschaltgeräusch zum Test zusätzlich: Entstörfilter NF Masseentkopplung Cinch > Artikel: 30.5000-01
9" Tablet-Geräte mit trapezförmigem Monitor 9" Modular-Geräte mit trapezförmigem Monitor und Silverbox 9" L-Body-Geräte individuelle Einbausituation im Fahrzeug prüfen
Einbauplatz für OEM Warnblinkschalter nicht berücksichtigt: OEM Warnblinkschalter an geeigneter Stelle mit Werkstattmitteln individuell im Fahrzeug installieren Gerätemontage mit individuellem Zubehör Displaymontage mit individuellem Zubehör
Radioblende mit geeigneten Mitteln zusätzlich im Radioschacht fixieren
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Audi TT (8J) 04/2006 - 04/2010 Audi TT (8J) 08/2010 - 04/2014

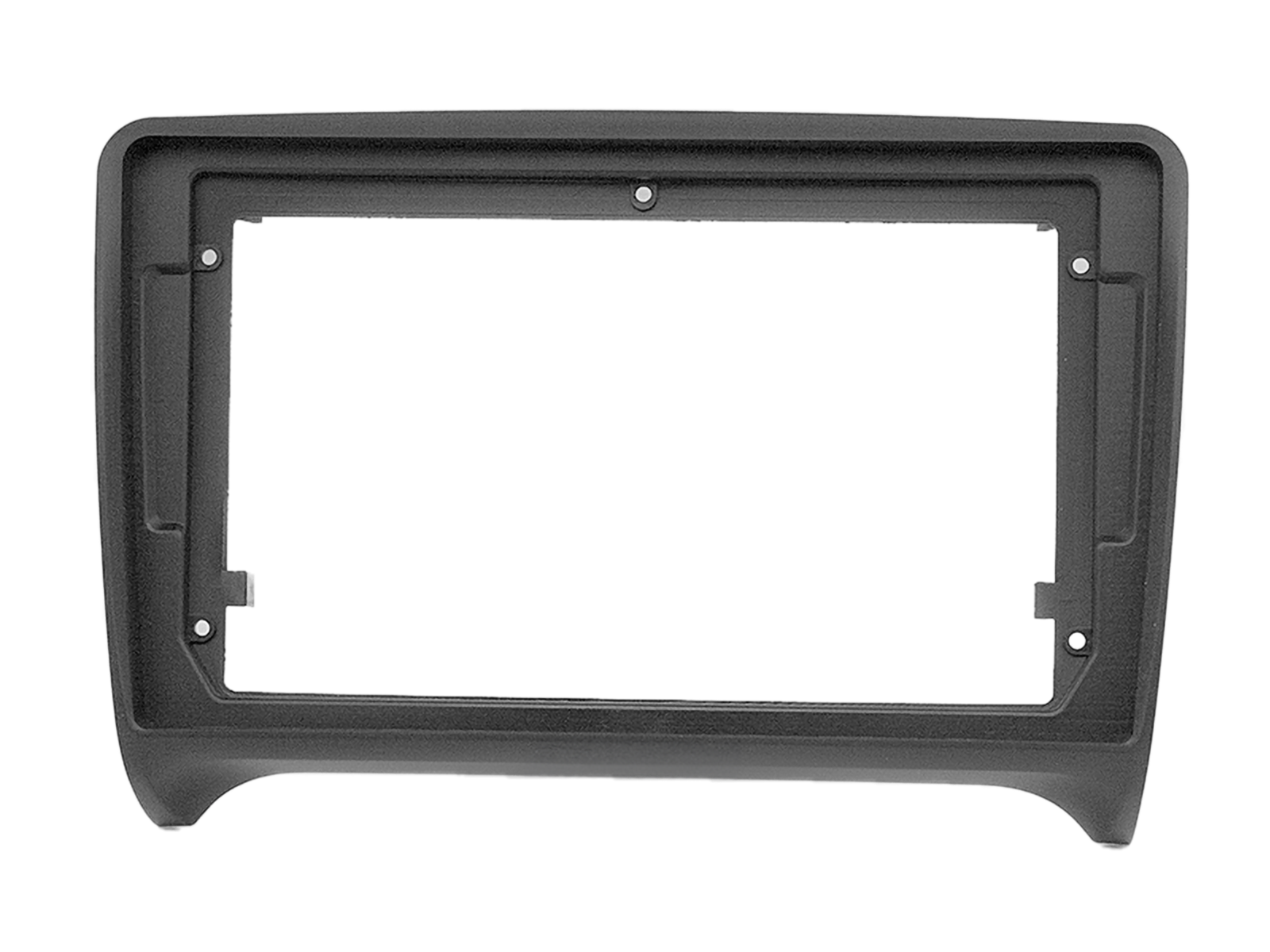

Farbe: schwarz

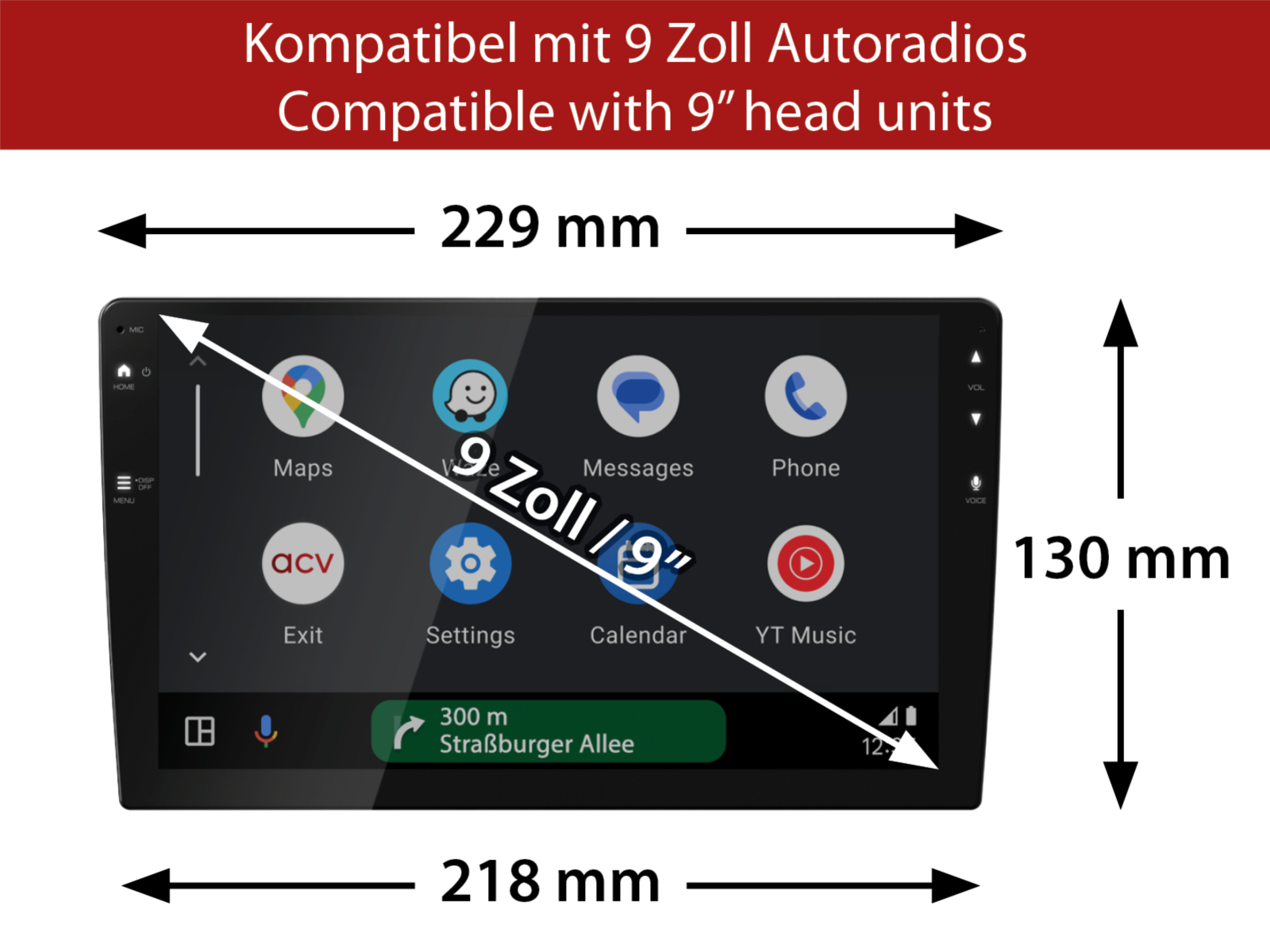

Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
Allgemeine Installationshinweise:
Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge: 1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 4: Funktionsprobe Nachrüstgerät und Fahrzeug
Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
