Radioblende 2-DIN mit Fach und Radioanschlusskit Opel
acv Premiumqualität
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Radioblende 2-DIN mit Fach und Radioanschlusskit Opel
acv Premiumqualität
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt. Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Unser Support Team hilft gerne bei der Auswahl. 02431-9645-96 support@acvgmbh.de Hinweis:
Weiterführende Informationen finden Sie in den Artikeltexten der im Lieferumfang aufgeführten Einzelprodukte.
Erstinstallation: DIP-Schalter 5 off und 6 off > Track Down fünfmal schnell hintereinander drücken bei Fehlfunktion der Telefontasten > DIP-Schalter 5 on und 6 off
Dipschaltereinstellungen immer spannungsfrei durchführen Nach erfolgter Einstellung Interface wieder anschließen
Spracheinstellungen im Fahrzeug: Konfigurationsmodus innerhalb von 5 Sekunden nach dem Drehen des Zündschlüssels und dem Einschalten des Radios möglich über Track Down 1. Wählen Sie einen Bildschirm des Kombiinstruments mit erkennbarem Text aus um die aktuelle Sprache zu ermitteln 2. Ziehen Sie den Schlüssel ab und öffnen und schließen Sie anschließend die Fahrertür um das Radio auszuschalten 3. Stecken Sie den Schlüssel wieder ein und schalten Sie die Zündung ein 4. Halten Sie innerhalb von 5 Sekunden die Taste Track Down gedrückt, bis zwei Pieptöne zu hören sind 5. Drücken Sie die Tasten Track Up bzw. Track Down, um durch die verfügbaren Sprachen zu blättern 6. Um die erste Sprache wiederherzustellen halten Sie die Taste Track Down 2 Sekunden lang gedrückt bis ein langer Piepton zu hören ist 7. Um die ausgewählte Sprache zu speicher halten Sie die Taste Track Up 2 Sekunden lang gedrückt bis zwei Pieptöne zu hören sind
Wenn 5 Sekunden lang keine Taste gedrückt wird verlässt das System den Modus automatisch mit drei kurzen Pieptönen Die neue Sprache wird nicht gespeichert und das Kombiinstrument kehrt zur ursprünglichen Sprache zurück Wenn die ausgewählte Sprache vom Fahrzeug nicht unterstützt wird zeigt das Kombiinstrument die Standardsprache an Diese variiert je nach Fahrzeug und Region
OEM Kameraanschluss alternativ > 20 Pin Stecker grau Pin 5 oben Video - ocker / Pin 15 unten Video + weiß/blau mit Werksgerät prüfen
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeugen geeignet:
Opel Astra J (P-J) 12/2009 - 06/2012 Opel Astra J (P-J) 06/2011 - 08/2018
Farbe: perl schwarz Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min. 2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
Warntöne unterstützt PDC hinten unterstützt
Fahrzeugeinstellungen im Monochrom-Display nicht unterstützt Datum / Uhrzeit Einstellungen im Monochrom-Display nicht unterstützt
*Fahrzeuge mit IntelliLink OEM Navigation / OEM Farbmonitor: i-dapter Opel diverse Fahrzeuge 48Pin Opel Multilead > Artikel: 43xvx01 Lieferumfang:

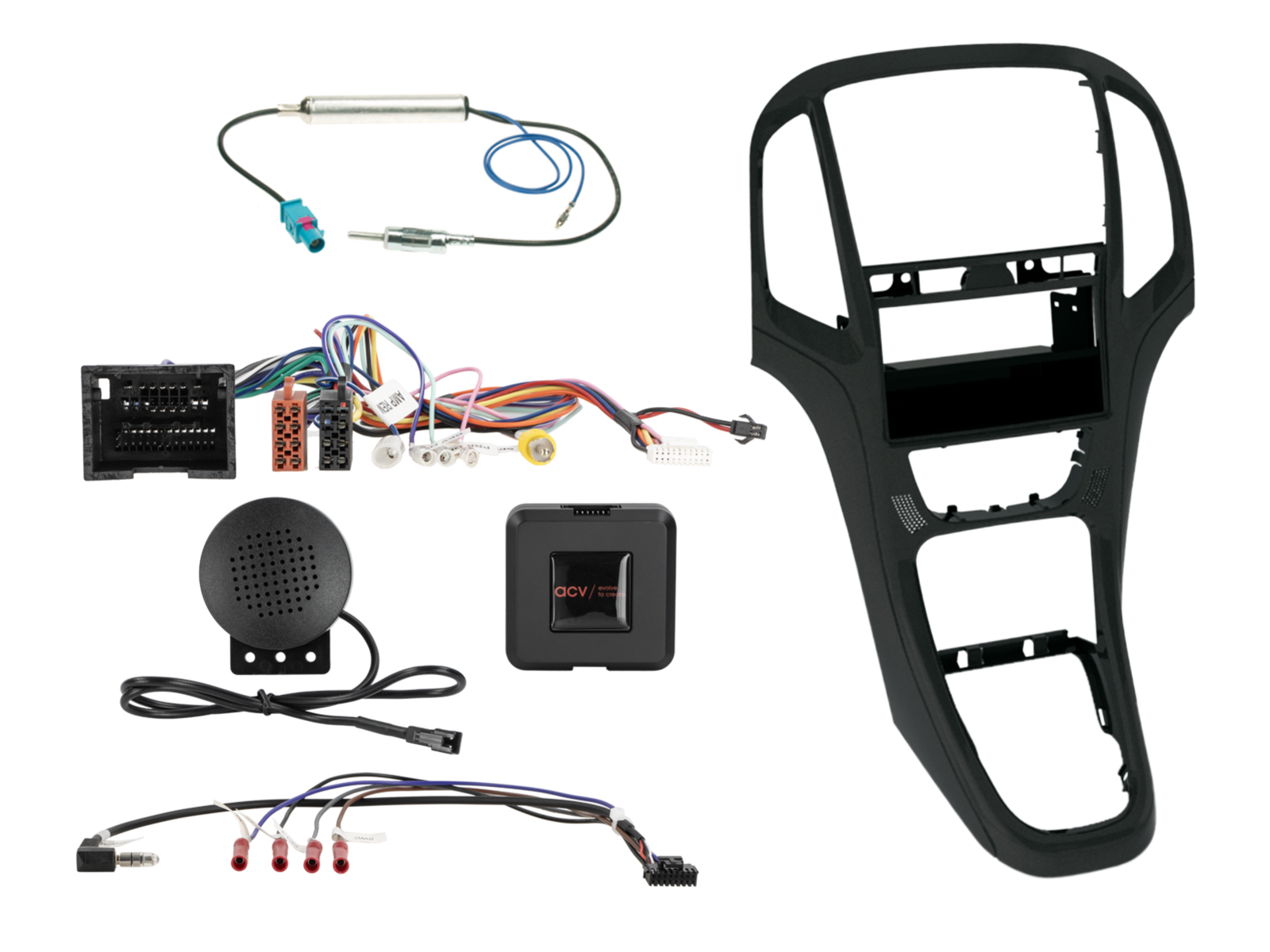

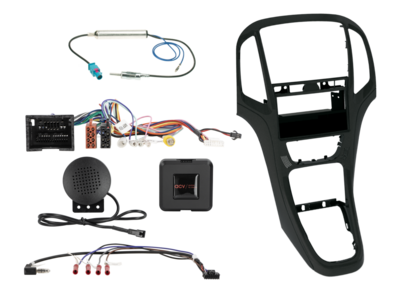

2-DIN Radioblende mit Fach Opel Astra J perl schwarz > Artikel: 281230-23-2 LFB Chevrolet/Opel diverse Fahrzeuge 48Pin Multilead > Artikel: 42hvx03 Antennenadapter Fakra(m)>DIN(m) 12V Phantom > Artikel: 1524-03
Optional:
Ablagefach INBAY® für 2-DIN Radioblenden Schraubbefestigung > Artikel: 271000-07-1
Allgemeine Installationshinweise:
Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge: 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen 2: Konfiguration des Radioanschlusskabels prüfen 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels: 1: Änderungen spannungsfrei durchführen 2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
