Beschreibung Downloads

Radioblende 2-DIN und Radioanschlusskit Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.

Überprüfen Sie die Funktion der Einstellungen vor der Endmontage.

Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker der Adapter mit der Ausstattung des Fahrzeugs übereinstimmen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 22 Pin Chrysler Stecker // 24 Pin Chrysler Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: Fakra(m) > DIN(m)
Anschluss: USA1 > DIN(m)

blau/weiß: +12V Ampremote

Fahrzeuge mit CAN Bus
Fahrzeuge mit/ohne OEM Soundsystem

Fahrzeuge ohne +12V geschaltete Zündung Klemme 15
Fahrzeuge ohne Infinity OEM Soundsystem*/**
Fahrzeuge ohne CAN Bus geschaltete Zündung Klemme 15**
Fahrzeuge ohne Blind Spot Ausstattung

Fahrassistenzsystem Totwinkelanzeige in den Außenspiegeln nicht unterstützt
PDC nicht unterstützt
OEM Soundsystem Fader nicht unterstützt

Audiowiedergabe Telefon/Navigation prüfen > front/rear Lautsprecherausgang durch Umstecken tauschen wenn notwendig

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Chrysler
Chrysler 200 2011 - 2014
Chrysler 300C (LX) 11/2007 - 12/2010
Chrysler Aspen 2008 - 2009
Chrysler Sebring (RJ) 05/2007 - 08/2010
Chrysler Town&Country 2008 - 2016

Dodge
Dodge Avenger 2008 - 2014
Dodge Caliber (PK) 10/2008 - 12/2010
Dodge Challenger 2008 - 2014
Dodge Charger 2009 - 2010
Dodge Dakota 2008 - 2011
Dodge Durango 2008 - 2009
Dodge Grand Caravan 2008 - 2017
Dodge Journey (JC) 06/2008 - 12/2010***
Dodge Magnum 2008 - 2009
Dodge Nitro 2007 - 2011
Dodge RAM 1500 2009 - 2011
Dodge RAM 2500 2010 - 2012
Dodge RAM 3500 2010 - 2012
Dodge RAM Chassis CAB 2011 - 2012
Dodge RAM C/V Tradesman 2012 - 2015

Jeep
Jeep Commander (WH) 2008 - 2010
Jeep Compass (PK) 2009 - 06/2010
Jeep Compass (PK) 05/2011 - 12/2016
Jeep Grand Cherokee (WH) 10/2007 - 12/2010
Jeep Patriot (PK) 2009 - 2017
Jeep Liberty 2008 - 2012
Jeep Wrangler (JK) 04/2007 - 02/2011***
Jeep Wrangler (JK) 02/2011 - 07/2018***

Lancia
Lancia Voyager (RT) 11/2011 - 08/2015

Mitsubishi
Mitsubishi Raider 2008 - 2009

VW
VW Routan 2009 - 2015

Farbe: schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal nicht unterstützt
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

OEM Soundsystem Faderfunktion nicht unterstützt

*Fahrzeuge 2002 - 2009 analog mit Infinity OEM Soundsystem nicht unterstützt
*Infinity OEM Verstärker Bypass > Lautsprecher neu verkabeln
**Lenkradfernbedienung LFB diverse US Fahrzeuge/Opel GT analog/CAN Bus > Artikel: 42-uni-usa
**ISO Adapterkabel Chrysler/Dodge/Jeep 22Pin > Artikel: 1031-02
***Radioeinbauschacht händisch mit Werkstattmitteln anpassen

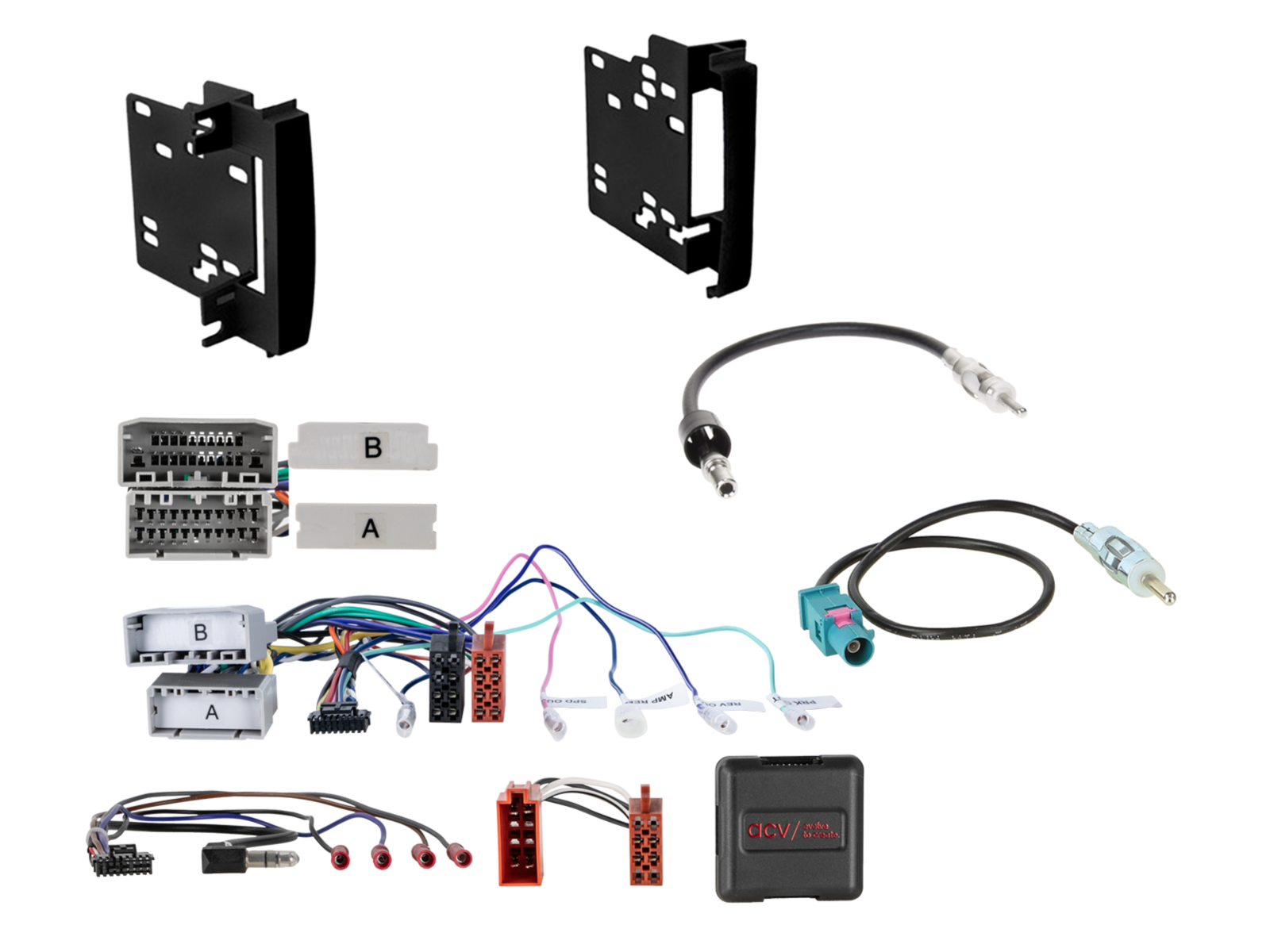

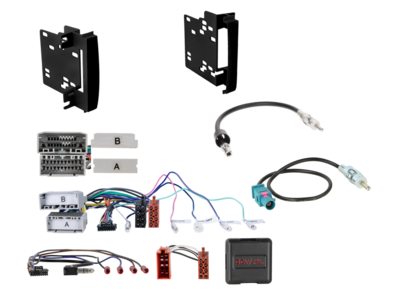

Lieferumfang:

2-DIN Radioblende Chrysler/Dodge/Jeep/VW schwarz lose > Artikel: 381145-07-0
LFB Chrysler/Dodge/Jeep/Lancia/Mitsubishi/VW lose > Artikel: 42xch00c-0
Antennenadapter USA1 > DIN(m) US Fahrzeuge lose> Artikel: 1531-01-0
Antennenadapter Fakra(m) > DIN(m) passiv lose Artikel: 1524-01-0

Optional:

Rückfahrkamera Adapter Chrysler/Dodge/Jeep/Mitsubishi/VW: 771031-1030

Anleitung / Manual, 1M Konformitätserklärung / Declaration of Conformity, 73K Button remaping guide, 255K Herstellerinformation / Manufacturer information, 73K
