2-DIN Kit Audi R8(42) 04/2007-05/2015 LFB/Amp schwarz
Artnr.:
621320-20-1
EAN:
4026724340822
Lager:
aktuell nicht lieferbar
Radioblende 2-DIN und Radioanschlusskit Lenkradfernbedienung Audi

acv Premiumqualität

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der…
mehr anzeigen

Service+

Sie erreichen uns per E-Mail unter support@acvgmbh.de
Support-Telefon-Nr. 02431 - 9645 - 96

Dies ist ein reiner Geschäftskundenshop. Endkunden werden von uns nicht beliefert.
Radioblende 2-DIN und Radioanschlusskit Lenkradfernbedienung Audi

acv Premiumqualität

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.

Zum Beispiel Trailer Assist, E Call, oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.Überprüfen Sie die Funktion der Einstellungen vor der Endmontage.

Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker der Adapter mit der Ausstattung des Fahrzeugs übereinstimmen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock Audi
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: 2 Kanal / 4 Kanal OEM Soundsystem > Lautsprecherausgang front/rear Pegel einstellbar
Anschluss: OEM Antenne Fakra(m) > DIN(m)

blau: +12V Antennenremote

Fahrzeuge mit/ohne OEM Soundsystem

1-DIN-Gerätemontage:
Ablagefach für 2-DIN Radioblenden Schraubbefestigung > Artikel: 271000-10

OEM Rückfahrkamera (RGB) nicht unterstützt > keine Anbindung möglich

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeugen geeignet:

Audi R8 (42) 04/2007 - 12/2012
Audi R8 (42) 12/2010 - 05/2015

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

OEM Soundsystem 2 Kanal / 4 Kanal

Farbe: schwarz

Einbauausschnitt Radiodisplay: 172mm x 98,5mm

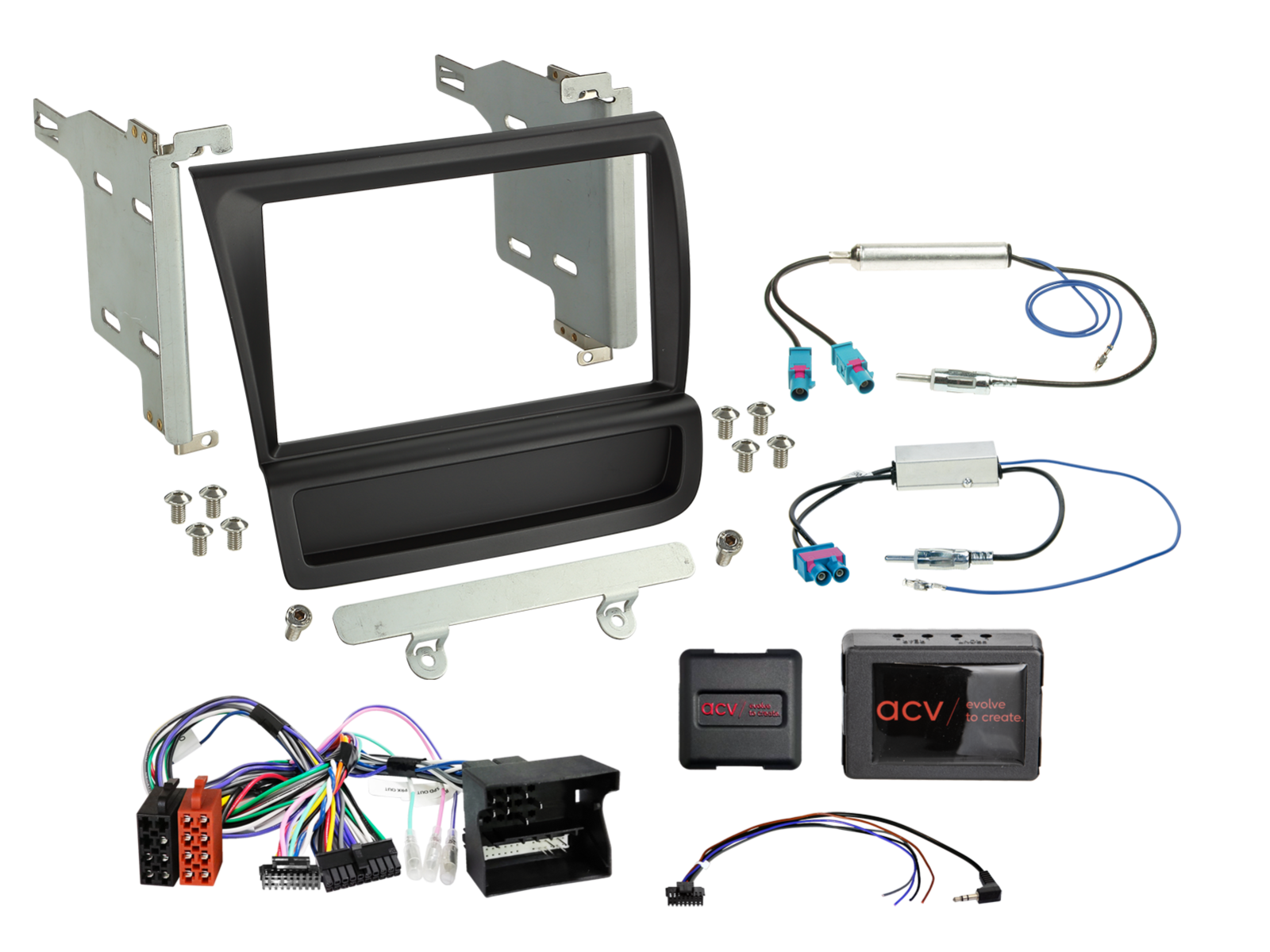

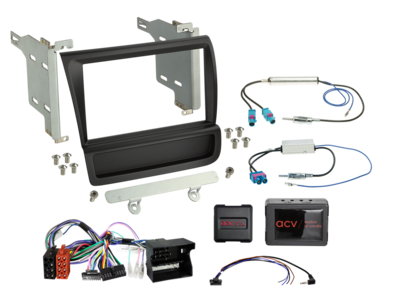

Lieferumfang:

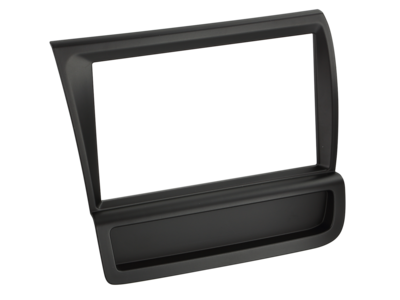

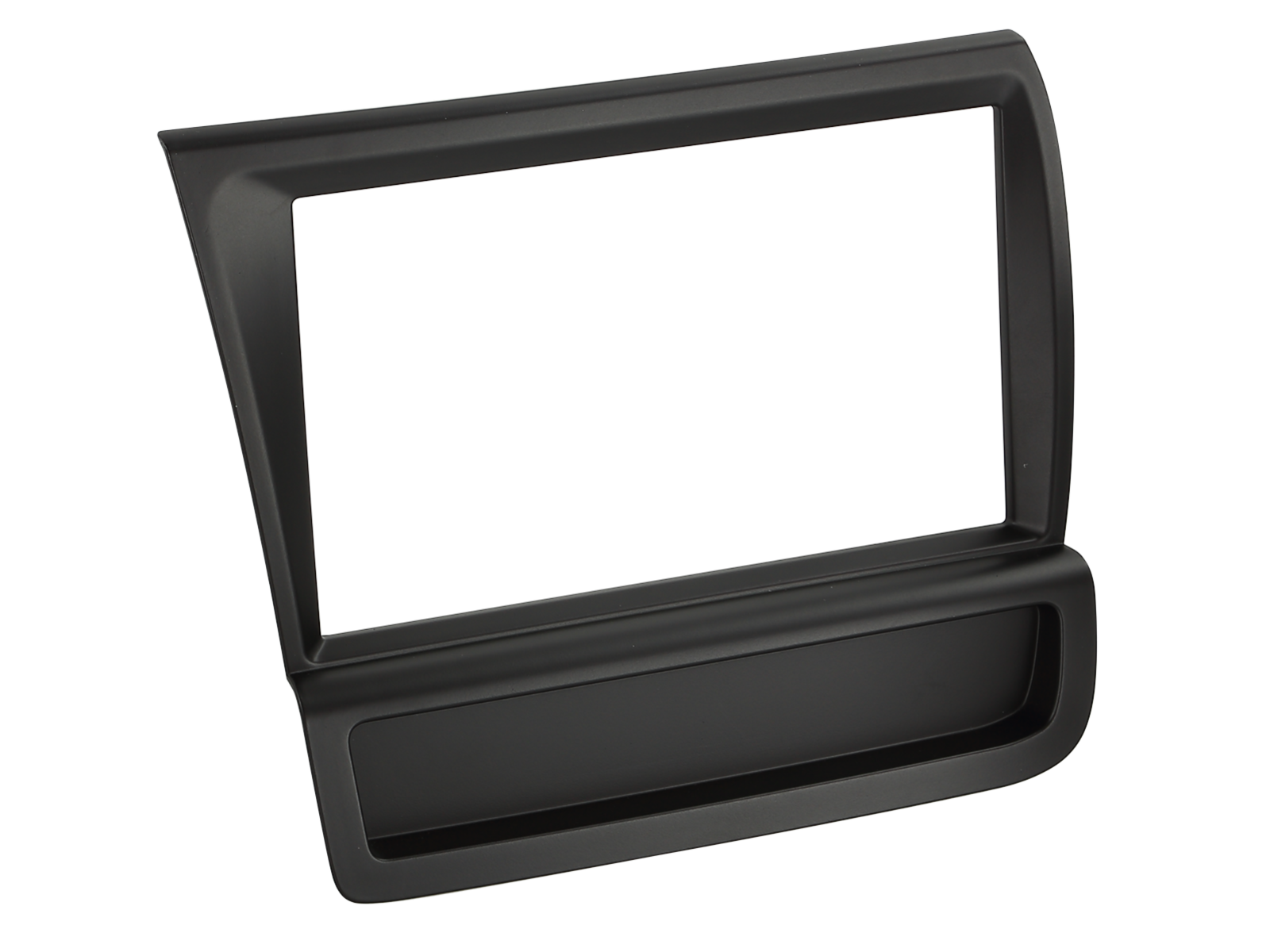

2-DIN RB Audi R8 (42) 2006-2015 schwarz > Artikel: 381320-20-1
LFB Audi A1/A3/A4/A6/R8/TT Quadlock Multilead Amp >Pro lose > Artikel: 42xad006-0
Antennenadapter Fakra(m)(x2)>DIN(m) 12V Phantom lose > Artiekl: 1524-05-0
Antennenadapter Fakra(m)(doppelt)>DIN(m) 12V Phantom lose > Artikel: 1524-77-0
