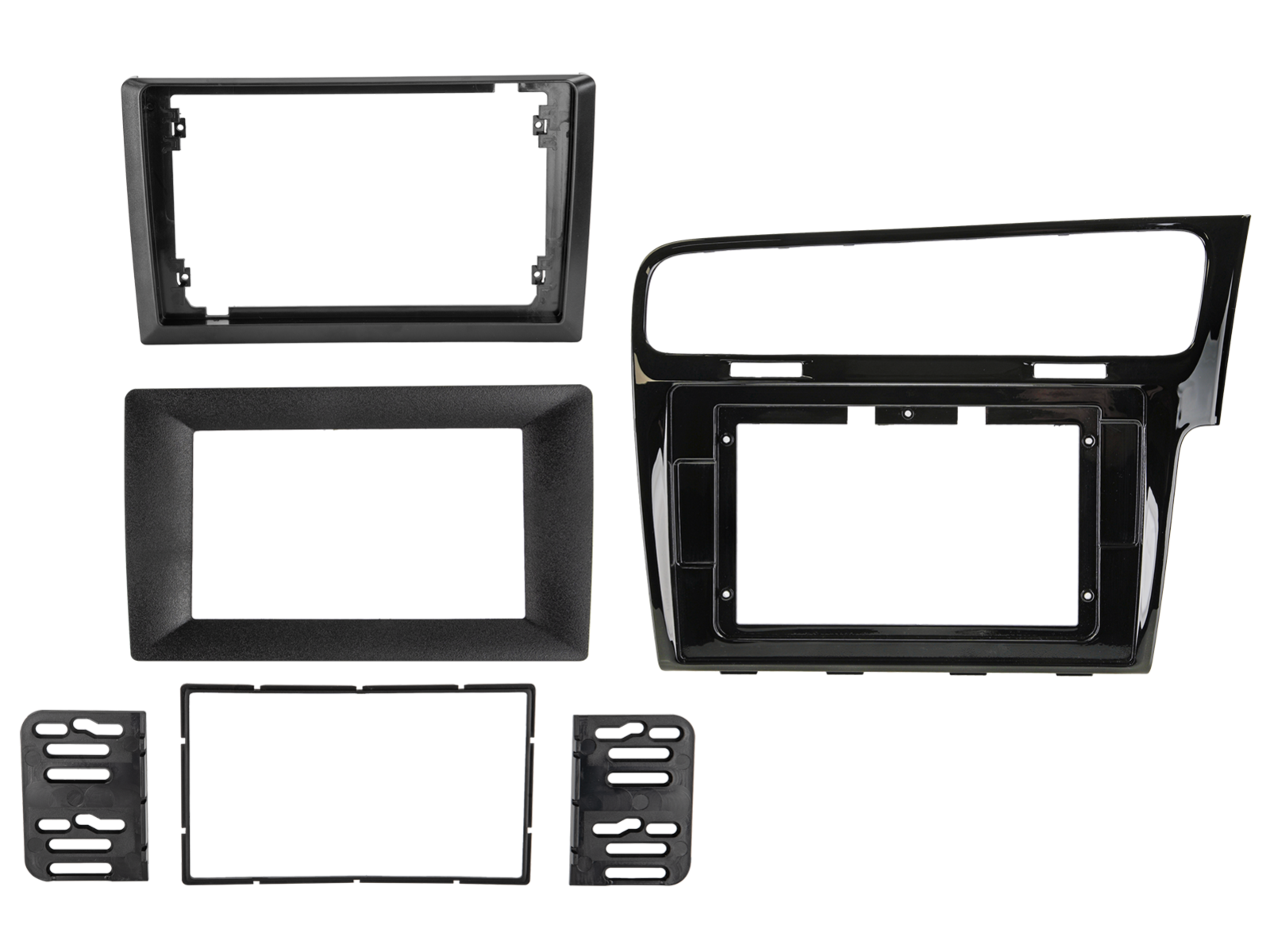

Radioblende 10" / 9" / 7" und Radioanschlusskit i-dapter VW
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

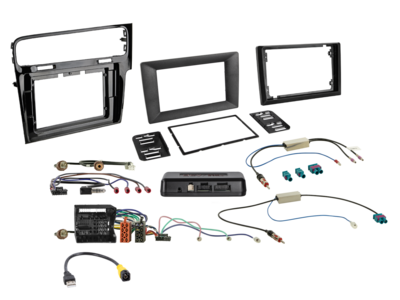

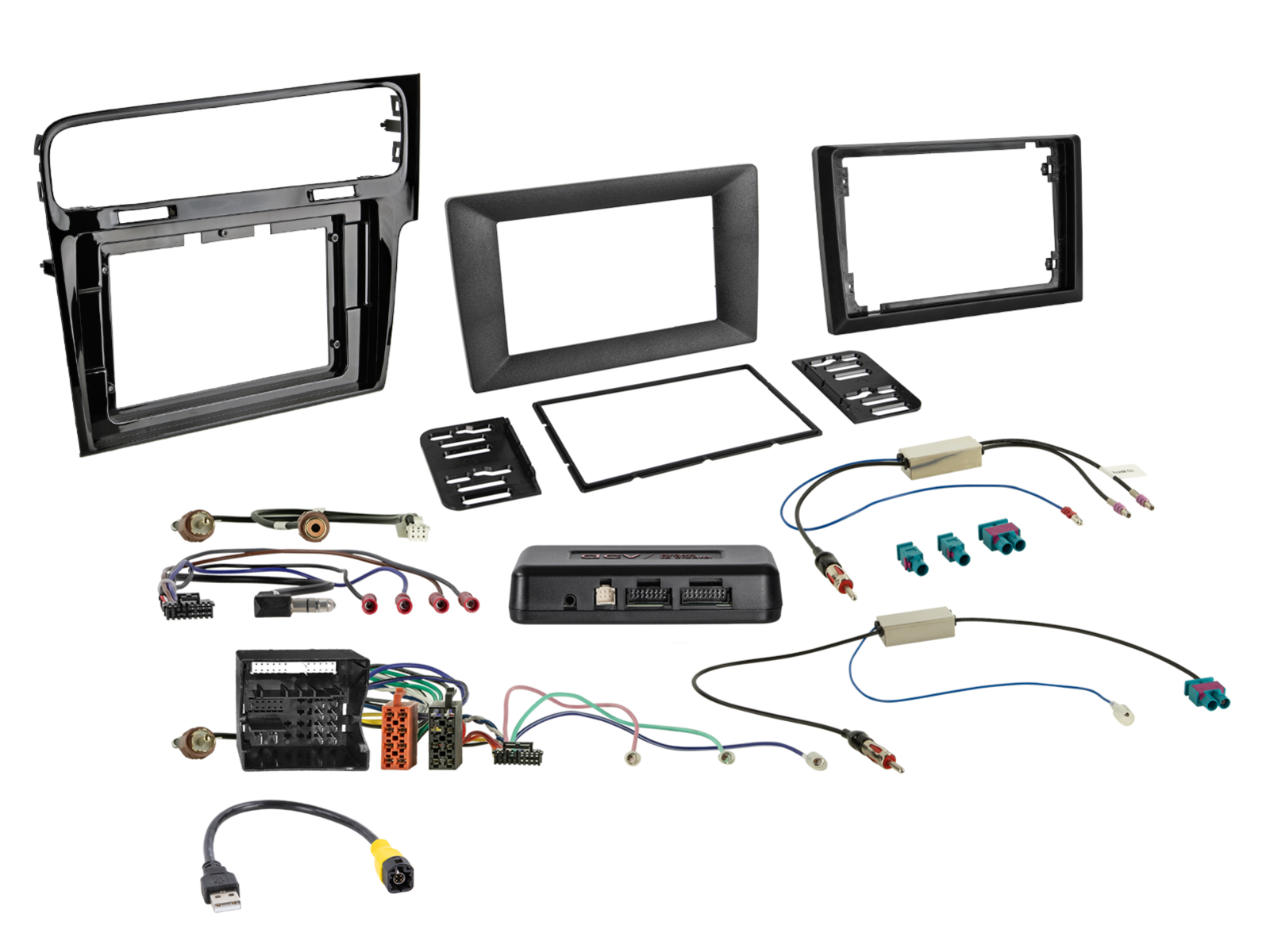

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

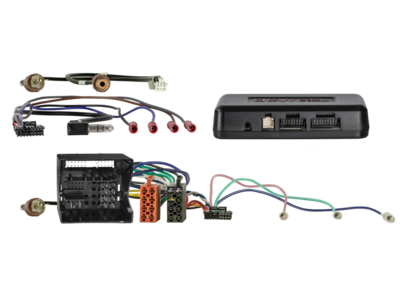

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

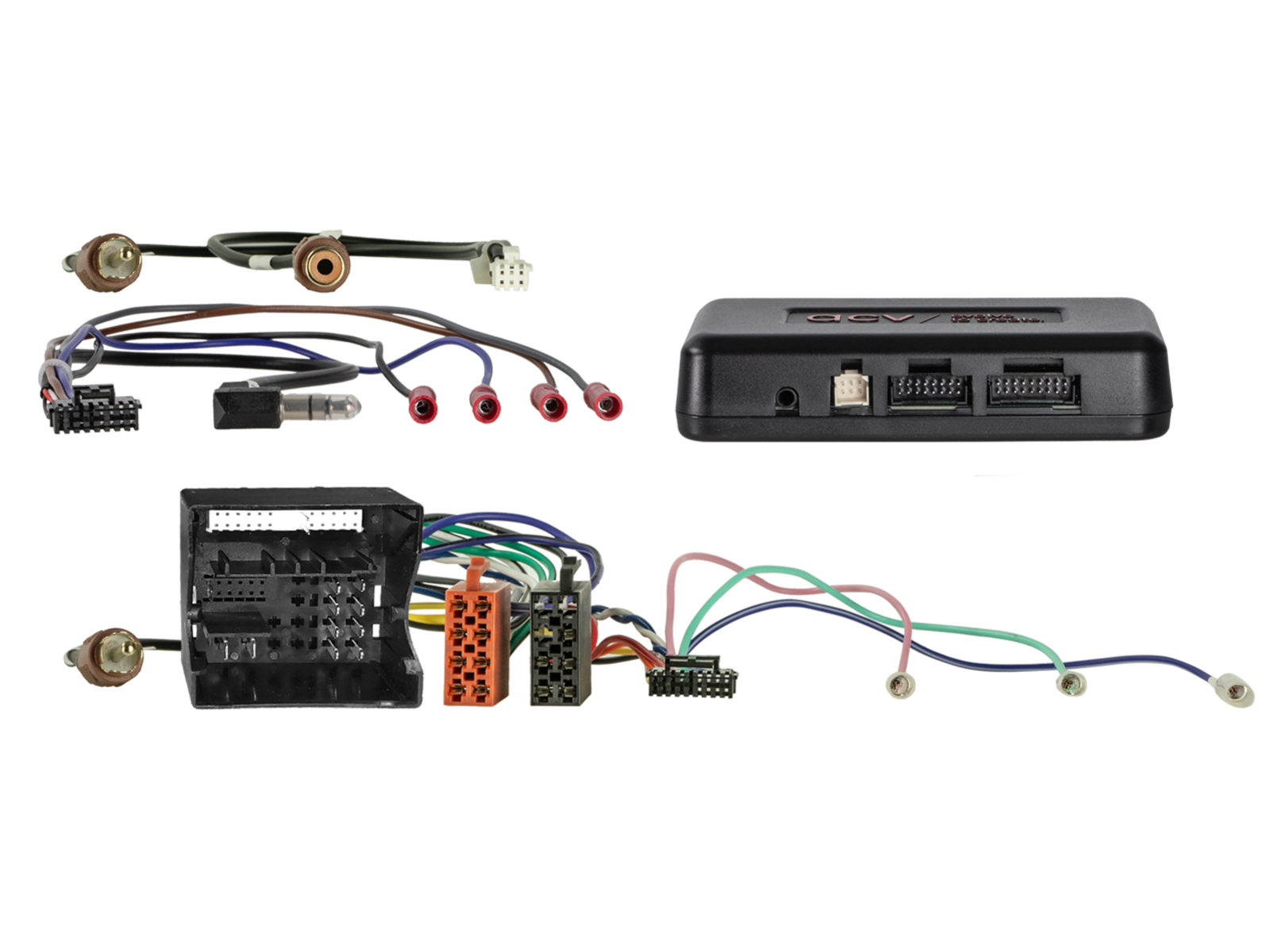

Radioblende 10" / 9" / 7" und Radioanschlusskit i-dapter VW
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden. Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen und Fahrzeugeinstellungen auf Funktion prüfen.
Unser Support Team hilft gerne bei der Auswahl. 02431-9645-96 support@acvgmbh.de

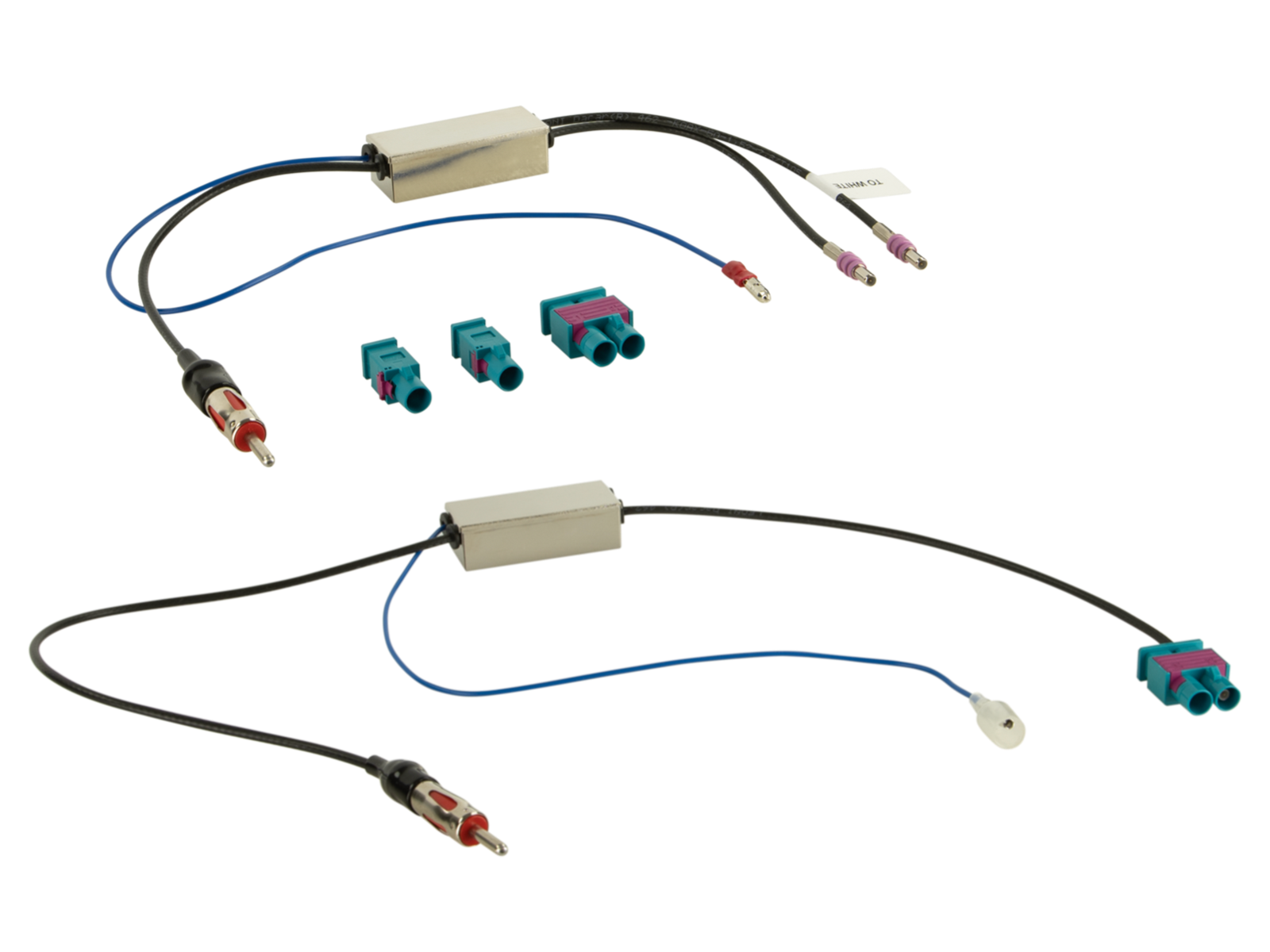

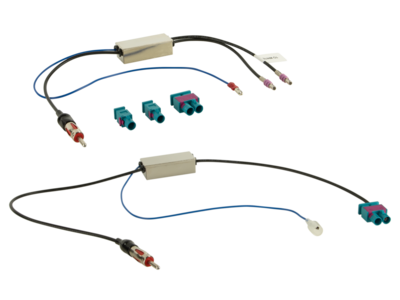

Antennenphantomspeisespannung vor Installation mit OEM Gerät durch messen prüfen: Fahrzeuge mit 8,5V Antennenanlage > Artikel: 1524-28-1-0 Fahrzeuge mit +12V Antennenanlage > Artikel: 1524-70-1-0
Fahrzeuge mit MIB-II Plattform Fahrzeuge Linkslenker
10" Geräte modular mit Display und Silverbox 10" Geräte mit L-Body unten
9" Geräte modular mit Display und Silverbox 9" Geräte mit L-Body unten 9" Geräte Short Body
7" Geräte modular mit Display und Silverbox 7" Geräte mit L-Body unten 7" Geräte Short Body
Montage 7" Geräte ohne Blechkorb ohne Gerätezierrahmen Gerätemontag mit individuellem Zubehör Displaymontage mit individuellem Zubehör
Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter: Lenkradfernbedienung Track vor drücken und halten Alternativ mit Artikel: 43x-remote
Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör: i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote Abhängig der OEM Fahrzeugausstattung und Software: Nicht alle Fahrzeugeinstellungen werden unterstützt Nicht alle Fahrzeugfunktionen werden unterstützt Nicht alle Fahrzeuginformationen werden visualisiert
Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt Verlassen der Anzeige > über Fahrzeug PDC-Taste
+12V Rückfahrsignal wird ab 3 km/h abgeschaltet Fahrzeuge mit E-Call: E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
Fahrzeuge ohne OEM Soundsystem
Nicht für Fahrzeuge mit: mit OEM Soundsystem mit Radiovorbereitung ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeugen geeignet:
VW Golf VII (AU) 11/2012 - 12/2016 VW Golf VII (AU) 03/2017 - 05/2020
Farbe: Klavierlack schwarz
Einbauausschnitt 10" Radiodisplay: 250mm/241mm x 146mm Einbauausschnitt 9" Radiodisplay: 230mm/220mm x 130mm Einbauausschnitt 7" Radiodisplay: 178mm/173mm x 102mm/98mm
Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge: 1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 4: Funktionsprobe Nachrüstgerät und Fahrzeug
Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
