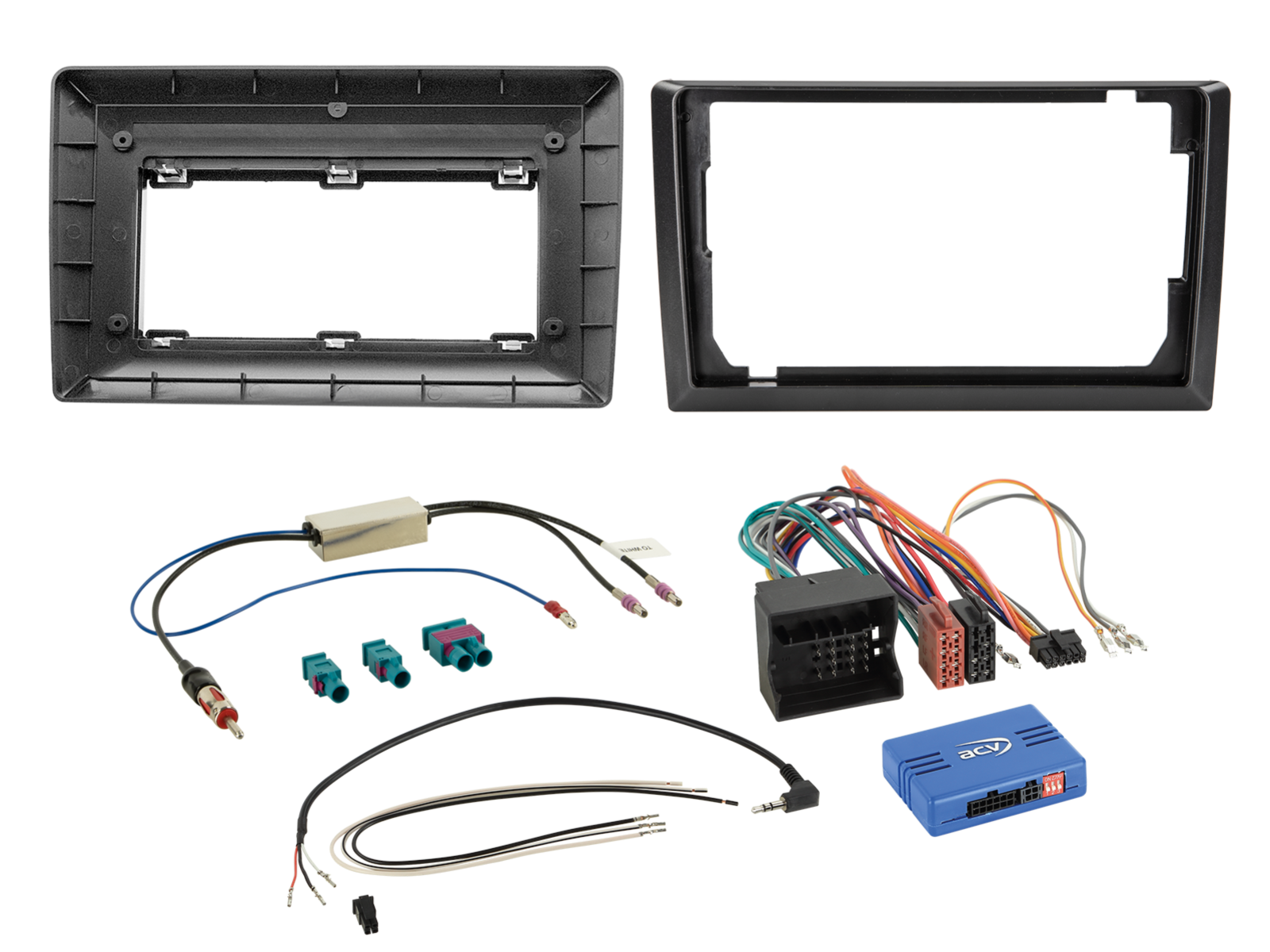

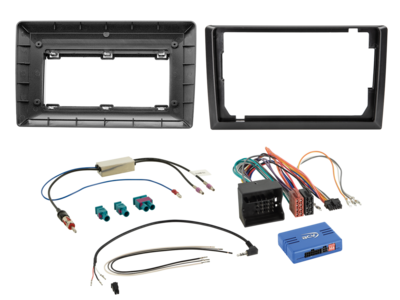

Radioblende 10" mit Radioanschlusskit Lenkradfernbedienung Seat / Skoda / Volkswagen
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Radioblende 10" mit Radioanschlusskit Lenkradfernbedienung Seat / Skoda / Volkswagen
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt. Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Unser Support Team hilft gerne bei der Auswahl. 02431-9645-96 support@acvgmbh.de
Hinweis: CAN Bus Anschluss: 40 Pin Quadlock VAG Stecker > Artikel: 42cx25 Dipschalterstellung für Nachrüstgerät prüfen CAN Bus Aktivierung OEM Soundsystem unterstützt Fahrzeuge Audi /Seat Exeo mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät Fahrzeuge Audi /Seat Exeo mit Bosch BNS 5.0 Monochrom OEM Navigation Fahrzeuge Audi /Seat Exeo mit RNS-E 16:9 OEM Navigation Fahrzeuge Audi /Seat Exeo mit OEM Soundsystem: LFB Audi Fahrzeuge/Seat Exeo Quadlock Amp 2/4 Kanal Cinch > 42a-1321-002 LFB Audi Fahrzeuge/Seat Exeo Quadlock Amp 2/4 Kanal Pro > 42a-1321-006 Aktivsystemadapter Audi/VW Quadlock MQS-Einsatz > Artikel: 13-1424-25 Fahrzeuge Skoda mit Bolero / Stream OEM Gerät Fahrzeuge Skoda mit Amundson / Columbus OEM Navigation Fahrzeuge ohne Technisat OEM Gerät Fahrzeuge VW mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät Fahrzeuge VW mit RNS315 / RNS510 OEM Navigation Fahrzeuge VW ohne RCD320 OEM Gerät mit ISO Steckern Fahrzeuge VW mit DynAudio OEM Soundsystem: +12V Amp Remote Kammer D(A) Pin 11 grau mit OEM Gerät vor Anschluss durch Messen prüfen Fahrzeuge VW Caravelle / Multivan / T5 Transporter / Touareg mit OEM Soundsystem: Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26 Fahrzeuge ohne 52 Pin Quadlock Fahrzeuge Audi ohne MMI System Diagnose LED: blau blinken > CAN Bus Suche blau konstant > CAN Bus aktiv rot > +12V Zündungsstrom aktiv Anschluss: OEM Antenne Fakra(f) > DIN(m)
Für folgende Fahrzeuge geeignet:
Seat Seat VW diverse Fahrzeuge Seat Alhambra 10/20-14/20 Seat Leon 05/20-12/20 Seat Toledo 13/20-15/20
Überprüfung: 1: Überprüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge: 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen 2: Konfiguration des Radioanschlusskabels prüfen 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels: 1: Änderungen spannungsfrei durchführen 2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
